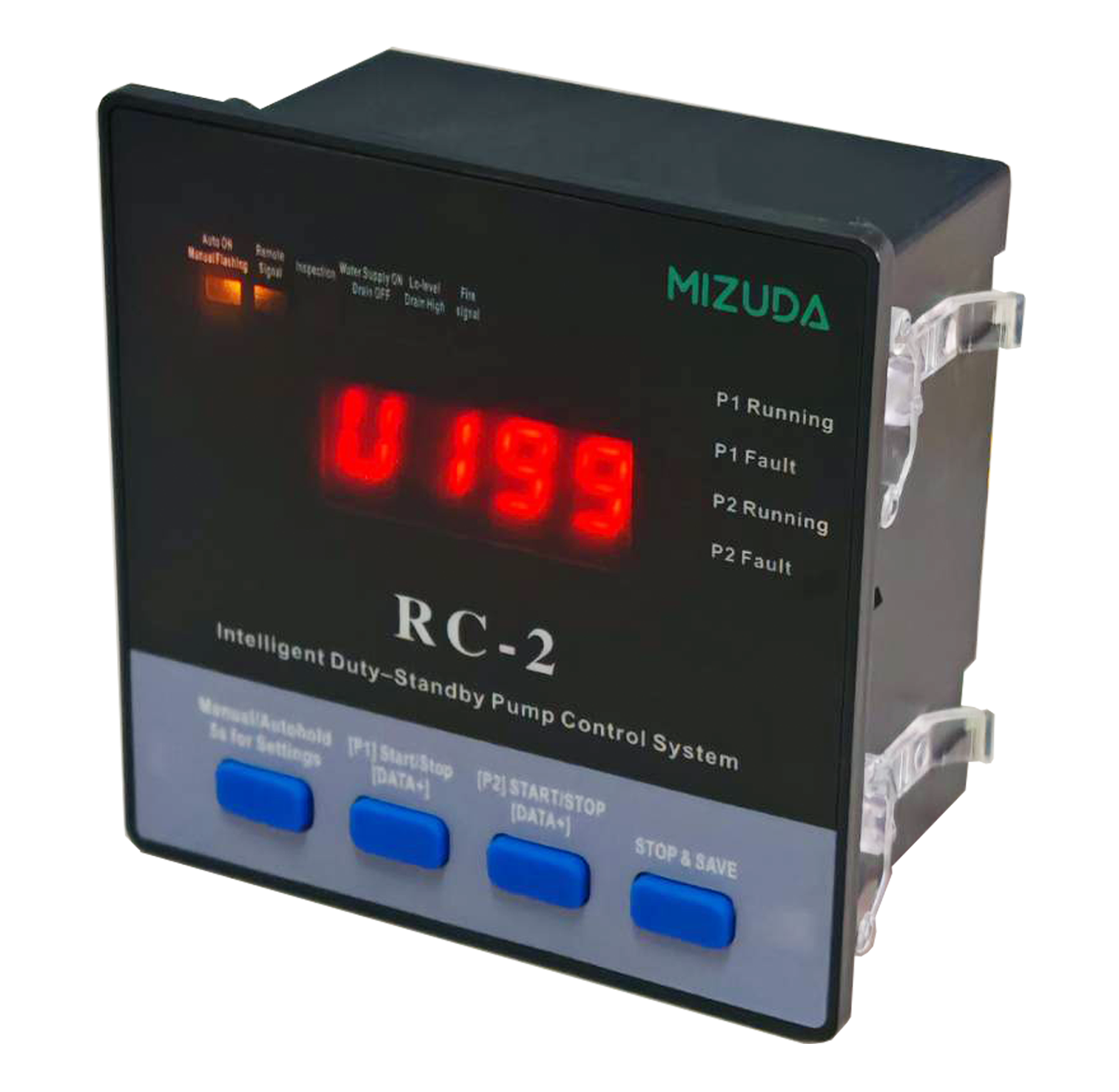

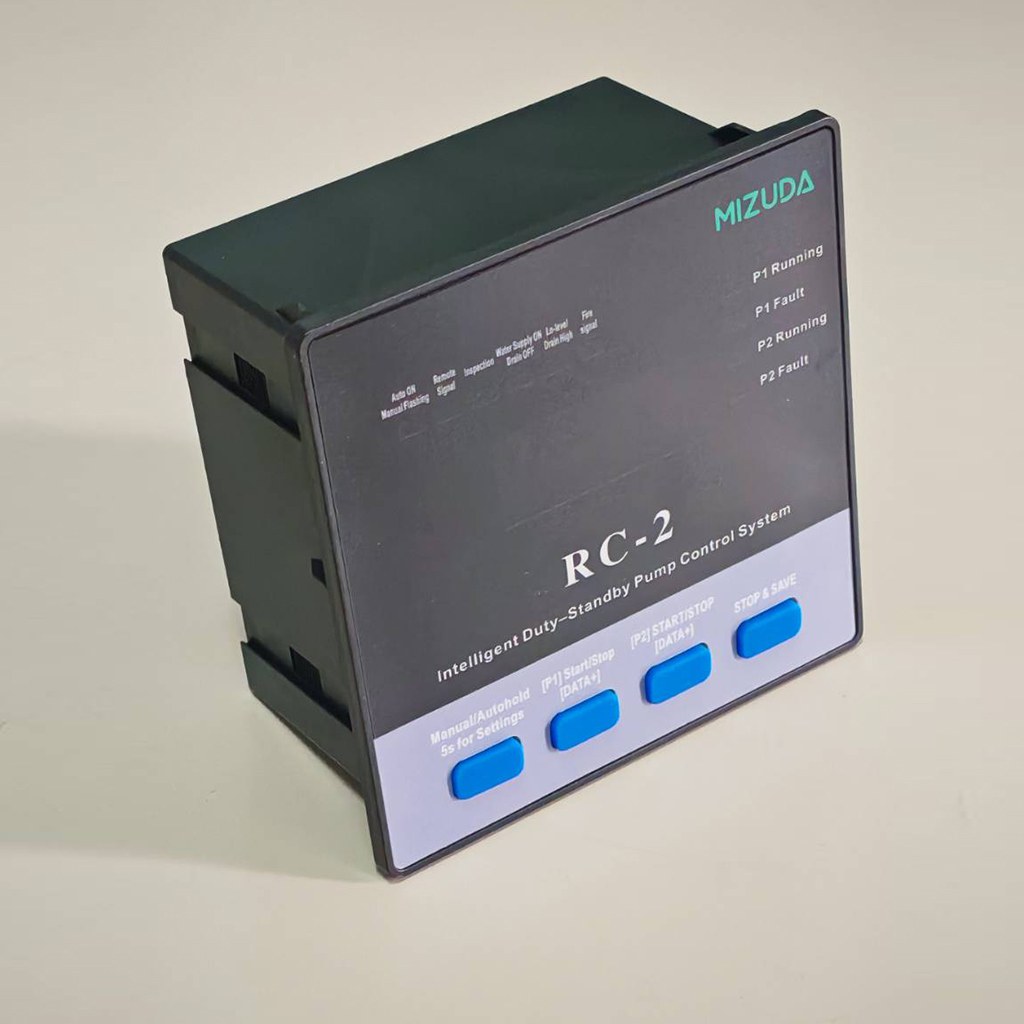

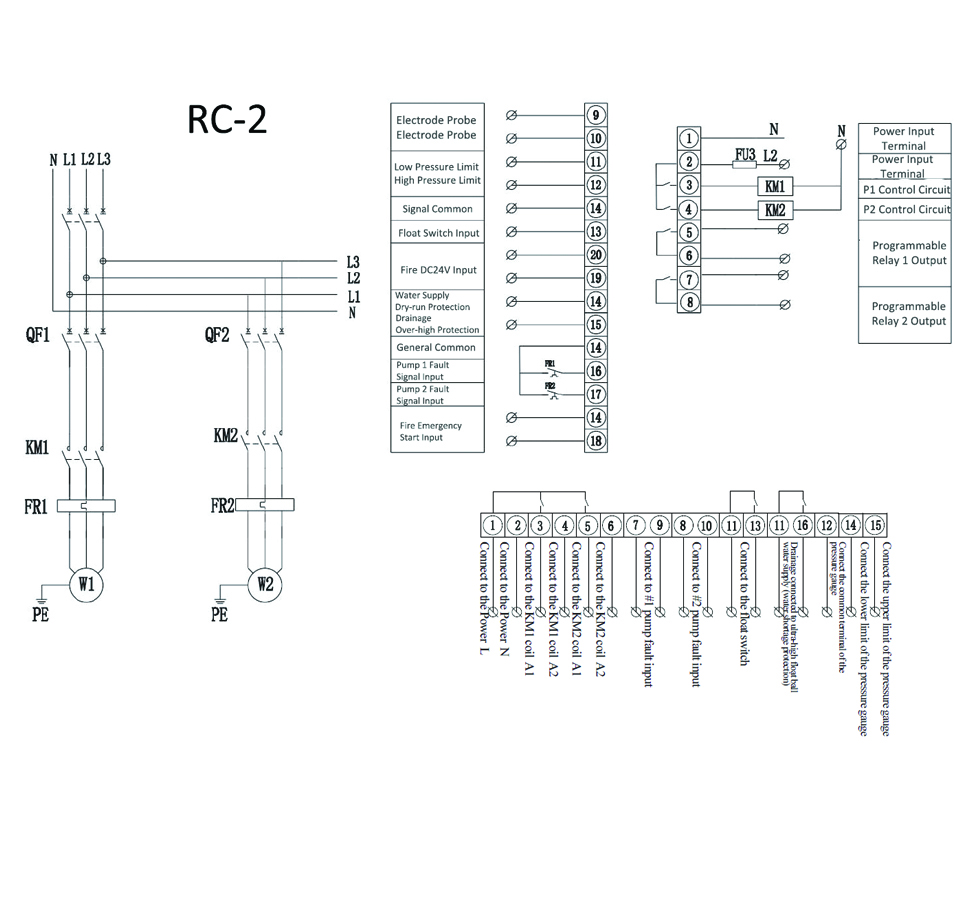

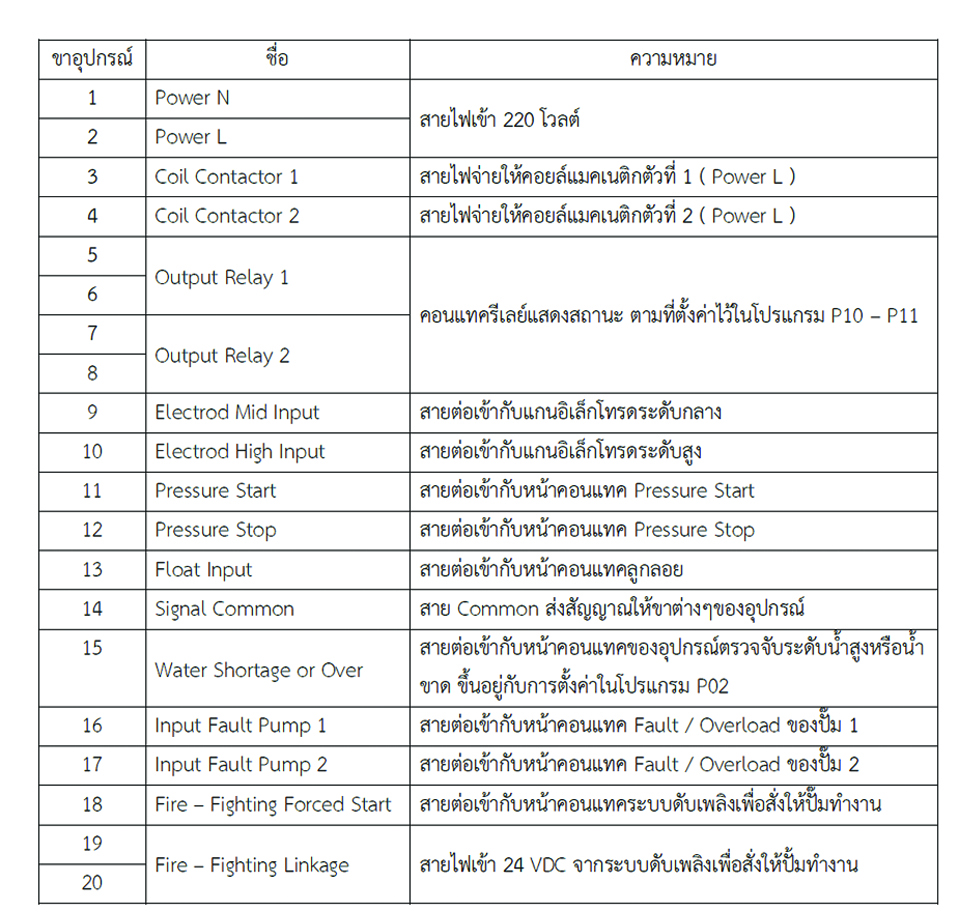

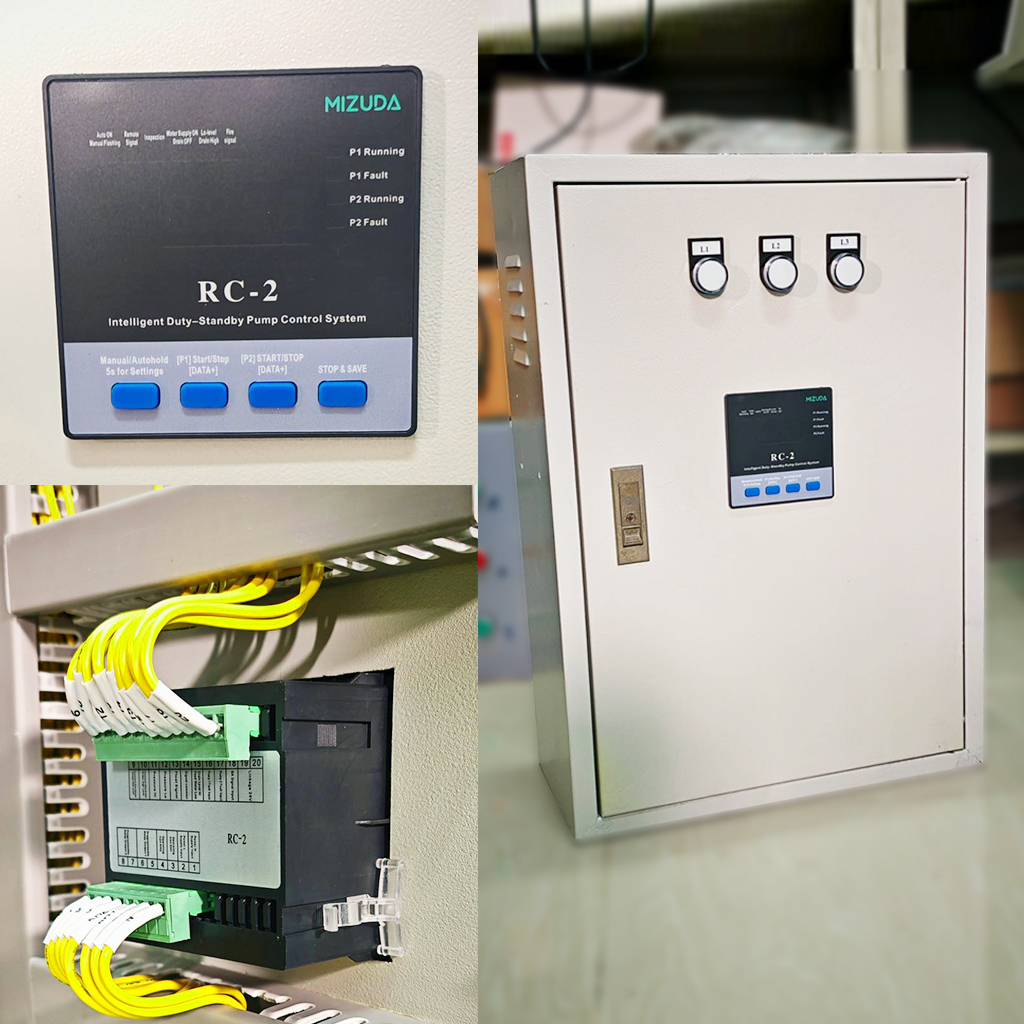

มิเตอร์คุมปั้ม รุ่น RC-2 ออกแบบมาเพื่อสั่งงาน สลับการทำงานของปั๊มน้ำ 1 หรือ 2 ตัวโดยอัตโนมัติเหมาะสำหรับระบบที่ต้องการ การทำงานต่อเนื่อง (ต่อเนื่อง/สำรอง) โดยสามารถควบคุมมอเตอร์ 2 ตัวได้พร้อมกัน มีโหมดการทำงานและฟังก์ชันการทำงานที่หลากหลายสำหรับการควบคุมการเริ่ม-หยุด (Start-Stop) ผ่านสัญญาณแบบแมนนวล (Manual), อัตโนมัติ (Automatic) และสัญญาณแจ้งเหตุเพลิงไหม้ (Fire-fighting)

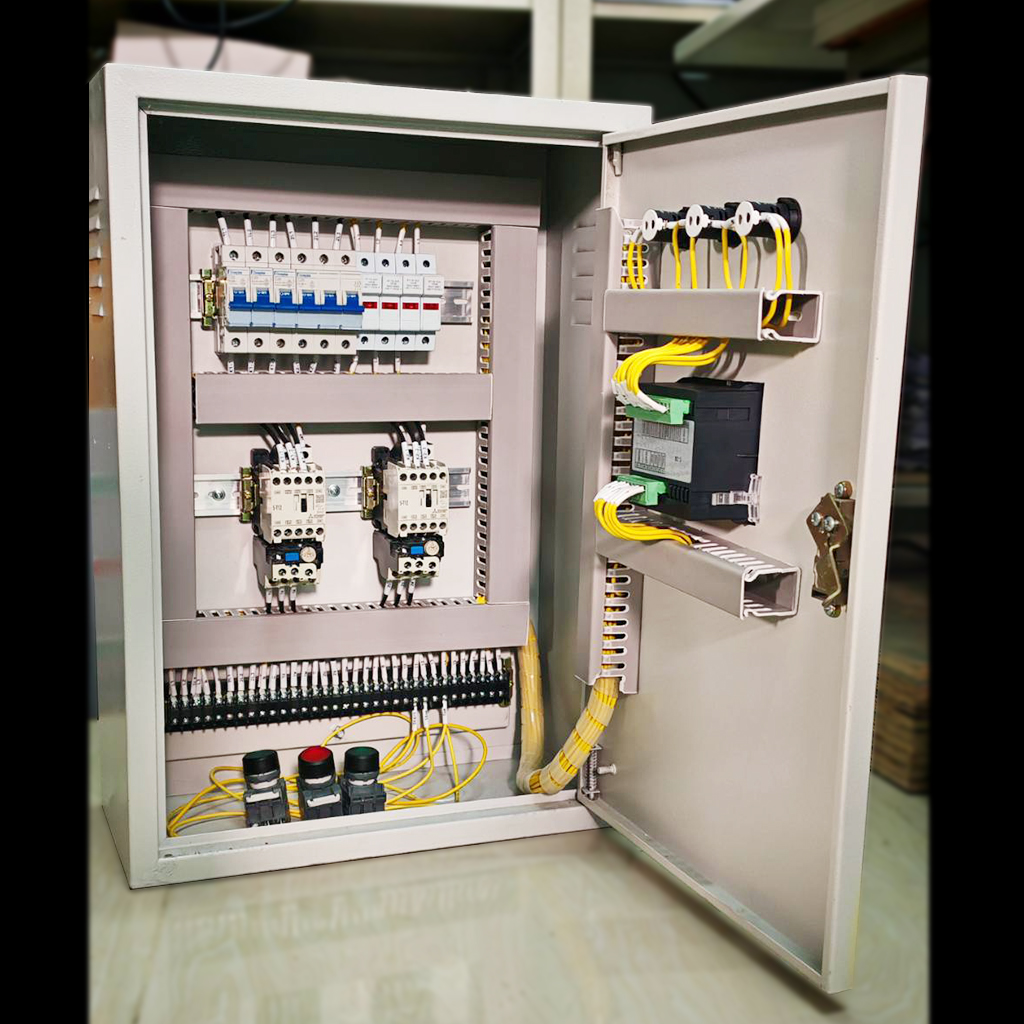

จุดเด่นของผลิตภัณฑ์ คือ เป็นจอLED มีฟังก์ชันการควบคุมที่ครอบคลุม, การเดินสายไฟที่ง่าย, ใช้ส่วนประกอบน้อยลงทำให้ ตู้คอนโทรลมีขนาดเล็ก, รอบการผลิตสั้นลง-ประหยัดแรงงาน และลดอัตราการขัดข้อง ช่วยลดต้นทุนด้านอุปกรณ์และแรงงานได้อย่างมาก
จุดเด่นของผลิตภัณฑ์ คือ เป็นจอLED มีฟังก์ชันการควบคุมที่ครอบคลุม, การเดินสายไฟที่ง่าย, ใช้ส่วนประกอบน้อยลงทำให้ ตู้คอนโทรลมีขนาดเล็ก, รอบการผลิตสั้นลง-ประหยัดแรงงาน และลดอัตราการขัดข้อง ช่วยลดต้นทุนด้านอุปกรณ์และแรงงานได้อย่างมาก
คุณสมบัติ
- เป็นชุดควบคุมปั๊มน้ำอัตโนมัติแบบ 2 ปั๊ม (Dual Pump Controller) ระบบปั้มไฟ ในระบบได้ทั้งไฟฟ้า 1 เฟส และ 3 เฟส
- เลือกการทํางานได้ทั้งแบบ เติมน้ำเข้าแท็งค์Water Supply (Charging) และ จ่ายหรือระบายน้ำจากแท็งค์Drainage (Discharging)
- รองรับทั้งแบบ Float switch, Water level probe, และ Pressure switch
- ควบคุมการทำงานของปั๊ม 1–2 ตัว
•ทำงานแบบ “สลับกัน” หรือ “หนึ่งทำ หนึ่งสำรอง” ได้
•มีระบบ Auto / Manual ให้เลือกใช้งาน
•สลับปั๊มอัตโนมัติ (Alternate Run)
•ปั๊มทั้งสองจะผลัดกันทำงานในแต่ละรอบ เพื่อให้ใช้งานเท่ากัน
•ช่วยยืดอายุการใช้งานของทั้งสองปั๊ม
- ป้องกันปั๊มทำงานผิดปกติ
•ตรวจจับและแสดงผลเมื่อเกิด ไฟฟ้าขาด, ปั๊มโอเวอร์โหลด, น้ำล้น และ น้ำแห้งDry Run Protection ป้องกันปั๊มเดินตัวเปล่าโดยไม่มีนํ้า ป้องกันปั๊มเดินตัวเปล่าโดยไม่มีนํ้า
•สั่งหยุดปั๊มหรือสลับไปใช้ปั๊มสำรองโดยอัตโนมัติ
-โหมดทดสอบอัตโนมัติ (Auto Test)
•ตั้งระยะเวลาการ Run ปั้มได้
•มีฟังก์ชันทดสอบการทำงานของปั๊มเป็นระยะ (P08/P09)
•ป้องกันเพลาปั๊มติดหรือตะกอนเกาะ เมื่อไม่ได้ใช้งานนาน
- เลือกการทํางานได้ทั้งแบบ เติมน้ำเข้าแท็งค์Water Supply (Charging) และ จ่ายหรือระบายน้ำจากแท็งค์Drainage (Discharging)
- รองรับทั้งแบบ Float switch, Water level probe, และ Pressure switch
- ควบคุมการทำงานของปั๊ม 1–2 ตัว
•ทำงานแบบ “สลับกัน” หรือ “หนึ่งทำ หนึ่งสำรอง” ได้
•มีระบบ Auto / Manual ให้เลือกใช้งาน
•สลับปั๊มอัตโนมัติ (Alternate Run)
•ปั๊มทั้งสองจะผลัดกันทำงานในแต่ละรอบ เพื่อให้ใช้งานเท่ากัน
•ช่วยยืดอายุการใช้งานของทั้งสองปั๊ม
- ป้องกันปั๊มทำงานผิดปกติ
•ตรวจจับและแสดงผลเมื่อเกิด ไฟฟ้าขาด, ปั๊มโอเวอร์โหลด, น้ำล้น และ น้ำแห้งDry Run Protection ป้องกันปั๊มเดินตัวเปล่าโดยไม่มีนํ้า ป้องกันปั๊มเดินตัวเปล่าโดยไม่มีนํ้า
•สั่งหยุดปั๊มหรือสลับไปใช้ปั๊มสำรองโดยอัตโนมัติ
-โหมดทดสอบอัตโนมัติ (Auto Test)
•ตั้งระยะเวลาการ Run ปั้มได้
•มีฟังก์ชันทดสอบการทำงานของปั๊มเป็นระยะ (P08/P09)
•ป้องกันเพลาปั๊มติดหรือตะกอนเกาะ เมื่อไม่ได้ใช้งานนาน
VDO วิธีใช้งานตัวคุมปั้ม RC-2

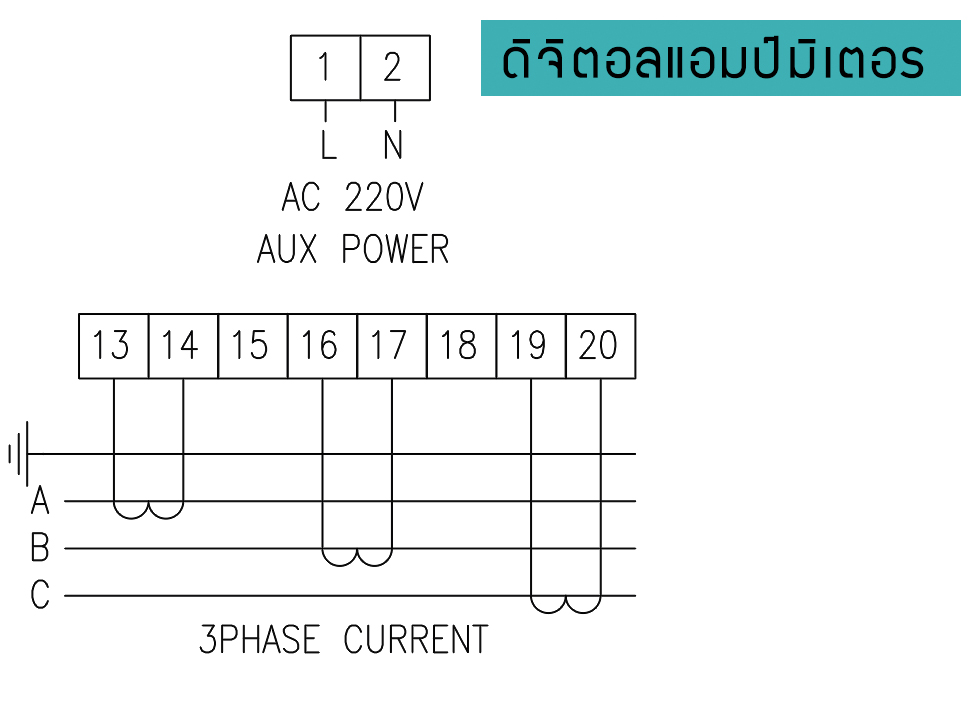

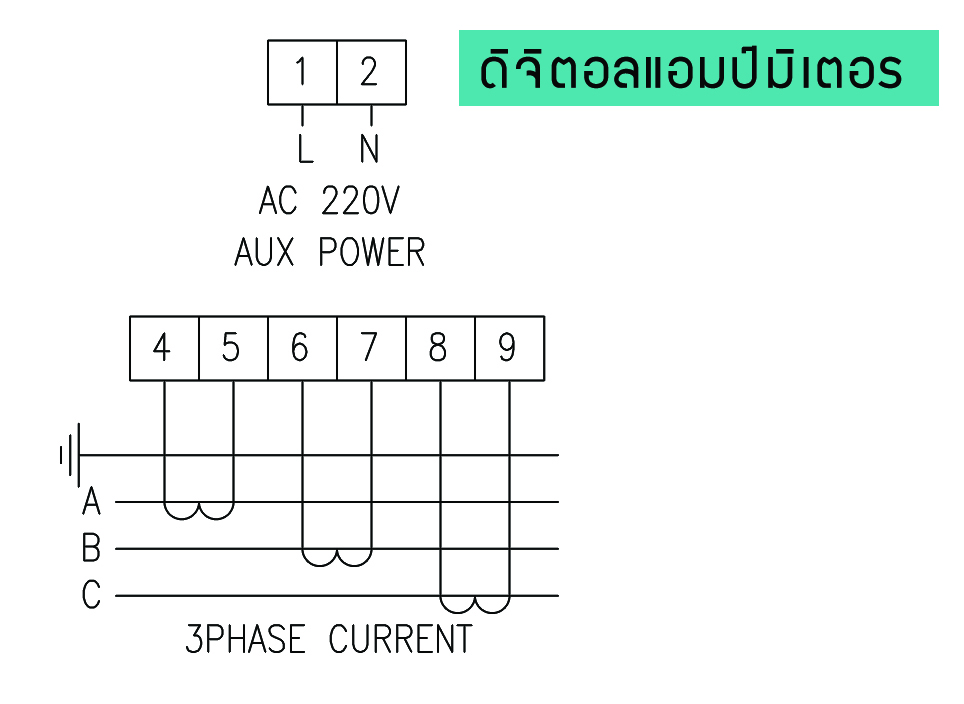

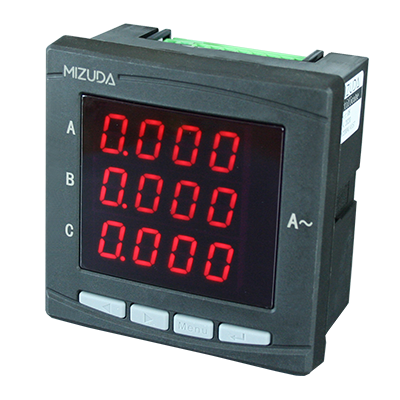

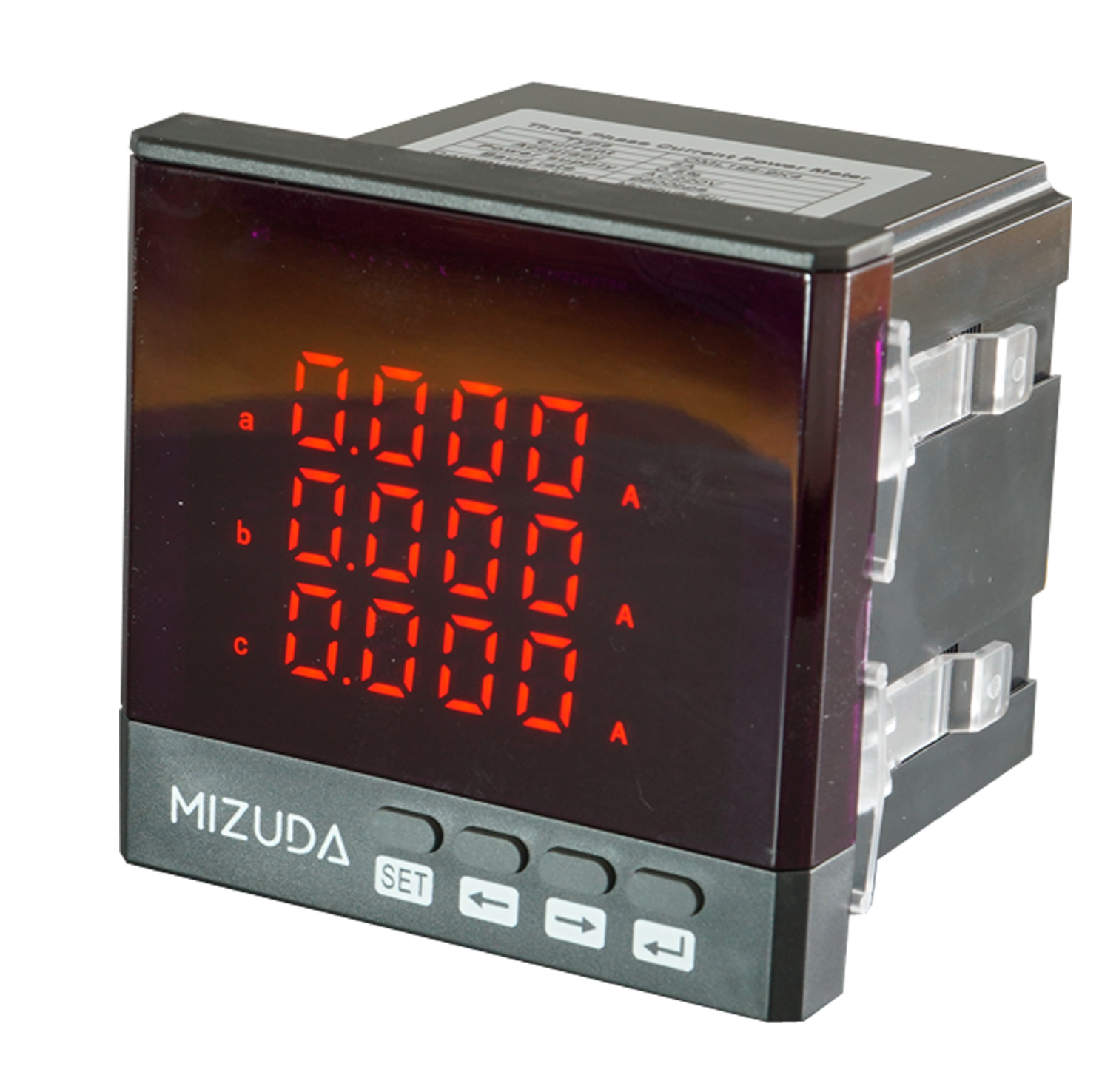

A40 Amp Parameter : CT 0-9999/5A or Direct 1-5A
Accuracy: class0.5
Input: Single phase, 3Phase 4W &3Phase 3W
Voltage range: AC400V/100V
Current range: AC5A/1A
Diaplay: LED
Communication : RS485
ไม่ต้องใช้ซีเรกเตอร์สวิทซ์*
**Factory Password : 0010
Accuracy: class0.5
Input: Single phase, 3Phase 4W &3Phase 3W
Voltage range: AC400V/100V
Current range: AC5A/1A
Diaplay: LED
Communication : RS485
ไม่ต้องใช้ซีเรกเตอร์สวิทซ์*
**Factory Password : 0010
ราคา 900.-

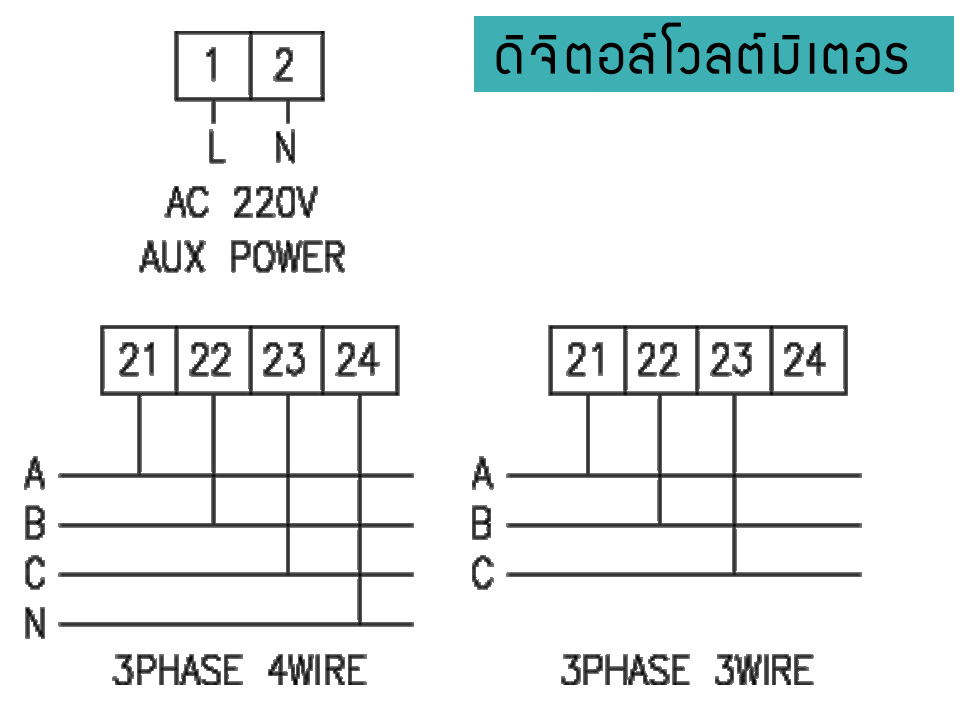

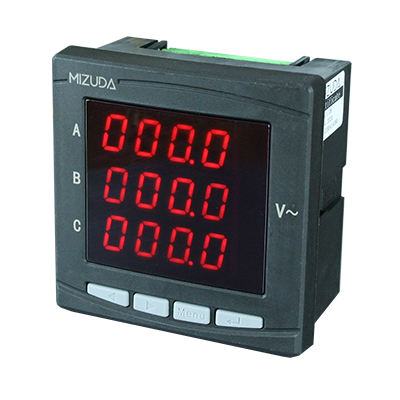

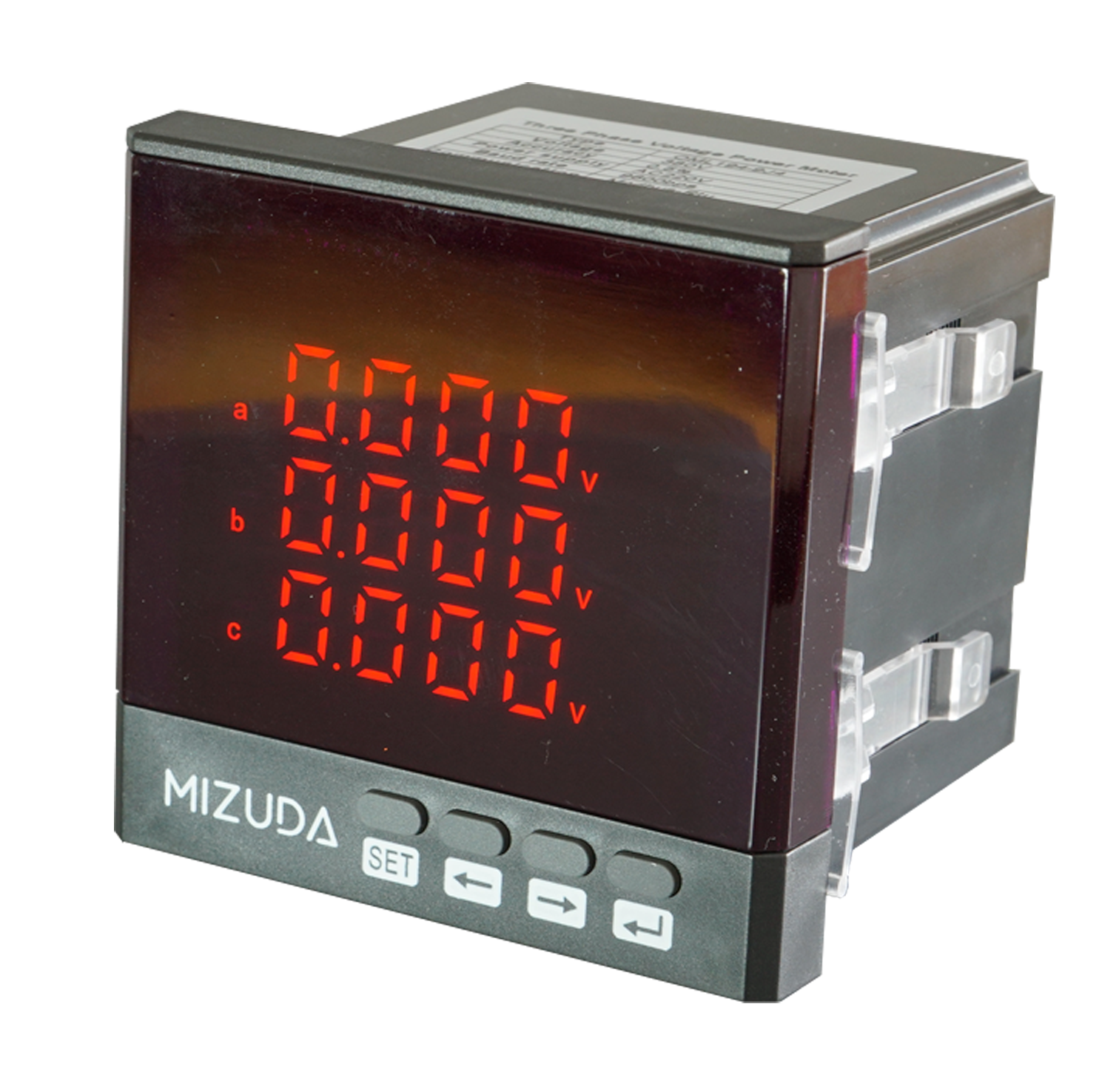

V40 Volt Parameter : 0-450V
Accuracy: class0.5
Input: Single phase, 3Phase 4W &3Phase 3W
Voltage range: AC400V/100V
Current range: AC5A/1A
Diaplay: LED
Communication : RS485
ไม่ต้องใช้ซีเรกเตอร์สวิทซ*
Accuracy: class0.5
Input: Single phase, 3Phase 4W &3Phase 3W
Voltage range: AC400V/100V
Current range: AC5A/1A
Diaplay: LED
Communication : RS485
ไม่ต้องใช้ซีเรกเตอร์สวิทซ*
Measuring Parameters
Voltage L-L (V)
Voltage L-N (V)
Current (A)
Active Power (W)
Reactive Power (var)
Apparent Power (VA)
Power Factor (PF.)
Frequency (Hz)
Active energy (Wh)
Reactive energy (varh)
Voltage L-N (V)
Current (A)
Active Power (W)
Reactive Power (var)
Apparent Power (VA)
Power Factor (PF.)
Frequency (Hz)
Active energy (Wh)
Reactive energy (varh)
Input: 3Phase 4W &3Phase 3W
Voltage range: AC400V/100V
Current range: AC5A/1A
Communication: RS485
Relay output: Programble remote/alarm
Diaplay: LCD
Standard comply: EN 61000-3-3: 2013
**Factory Password : 0001
กรณีลืมพาสเวิด ให้ใช้ reset password : 9990
Voltage range: AC400V/100V
Current range: AC5A/1A
Communication: RS485
Relay output: Programble remote/alarm
Diaplay: LCD
Standard comply: EN 61000-3-3: 2013
**Factory Password : 0001
กรณีลืมพาสเวิด ให้ใช้ reset password : 9990
Communication RS485
Rs 485 communication, physical layer isolation Modbus-RTU communication protocol Communication baud rate 4800 - 9600, Verification mode: N 81, E 81, O 81
Accuracy Class
Voltage & Current 0.5%
Active Power 0.5%
Reactive Power 1%)
Transmission output 0.5%
Active Power 0.5%
Reactive Power 1%)
Transmission output 0.5%

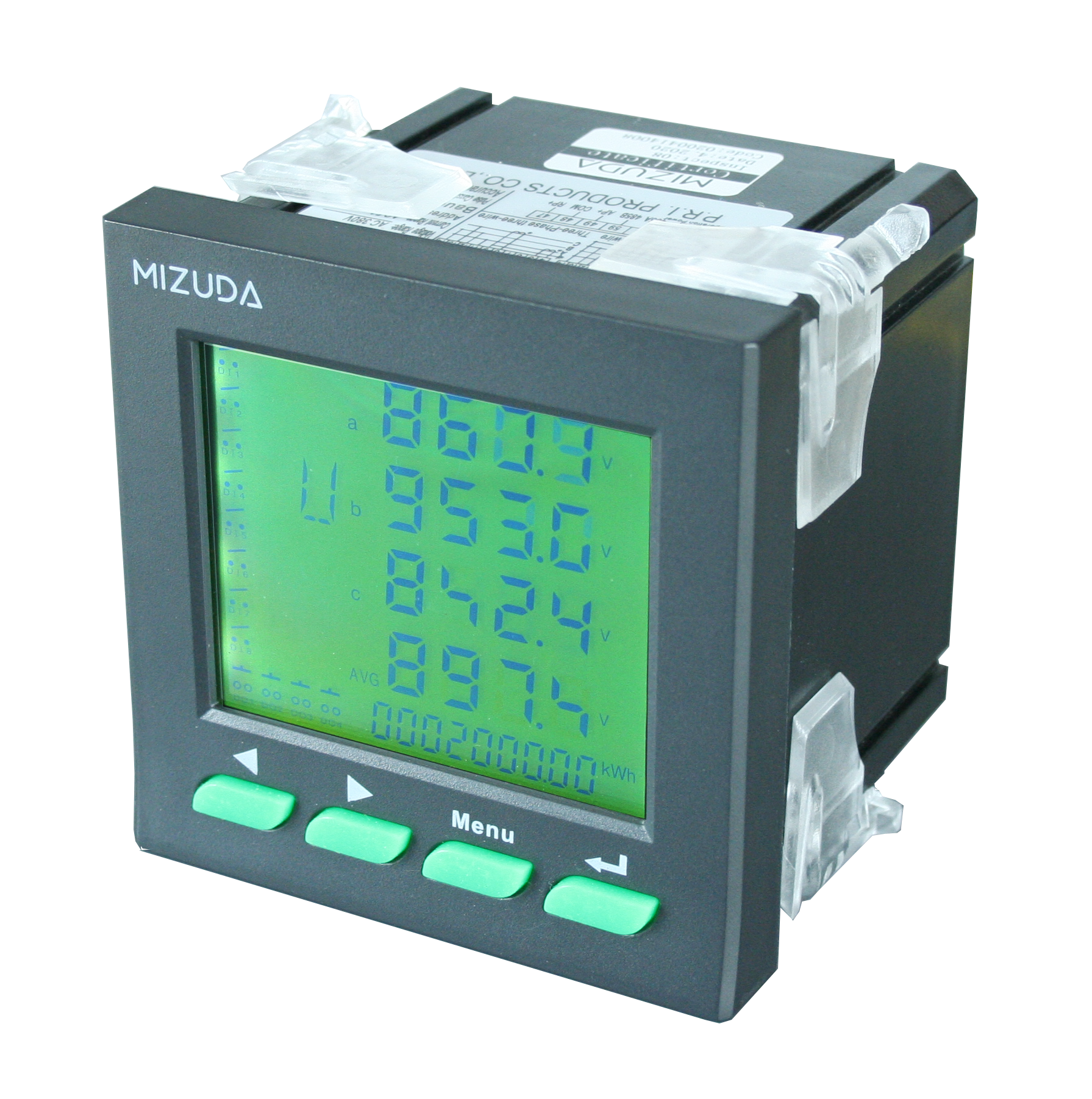

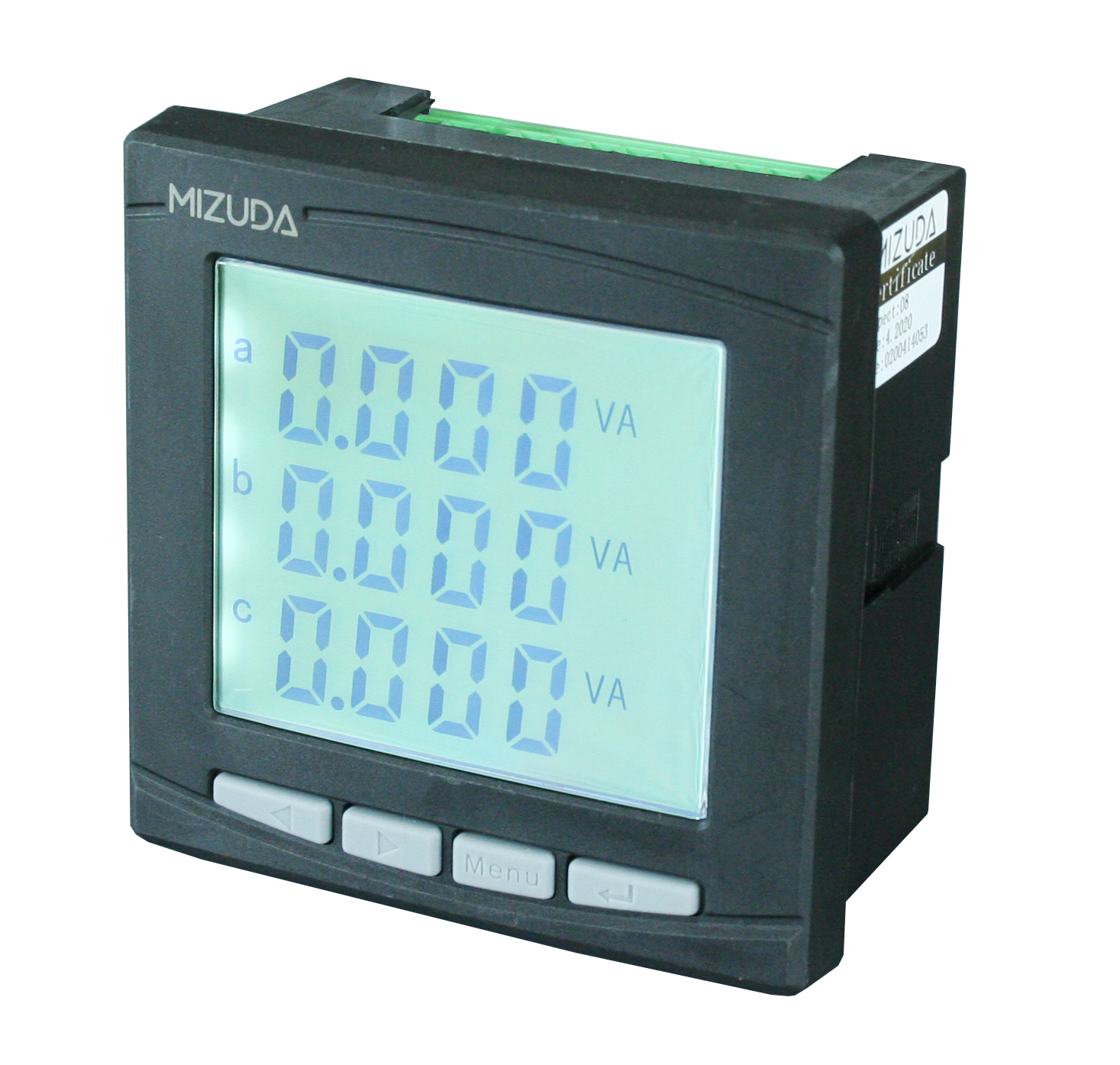

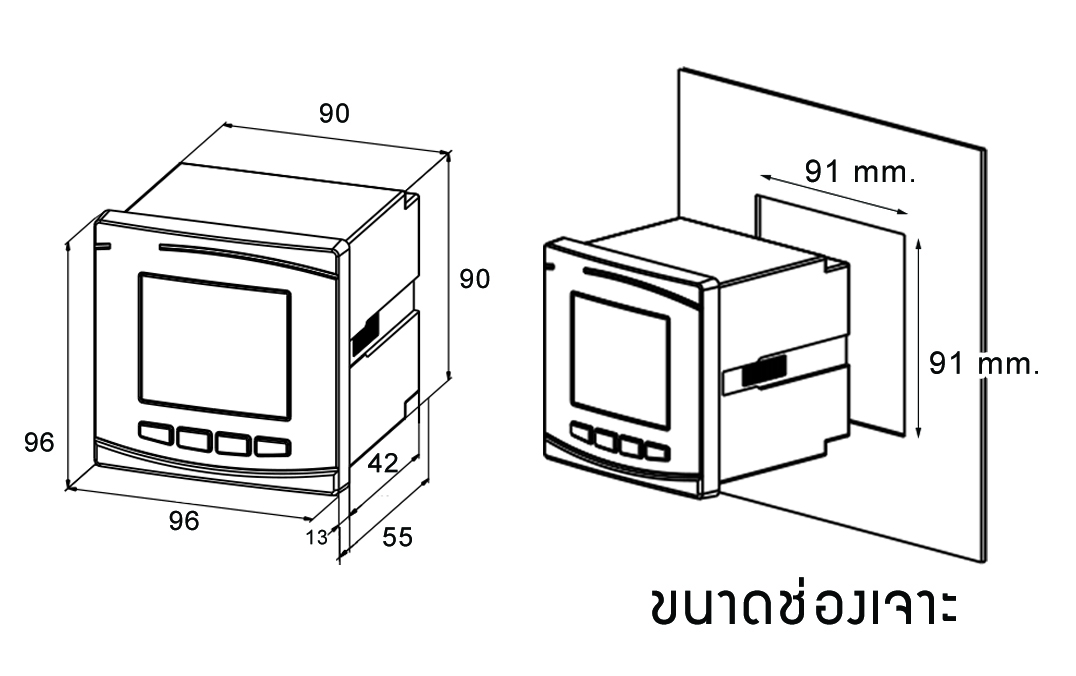

VDO การ SET ค่าCT ratio meter รุ่น M30
VDO การตั้งการแสดงผลหน้าจอ meter รุ่น M30

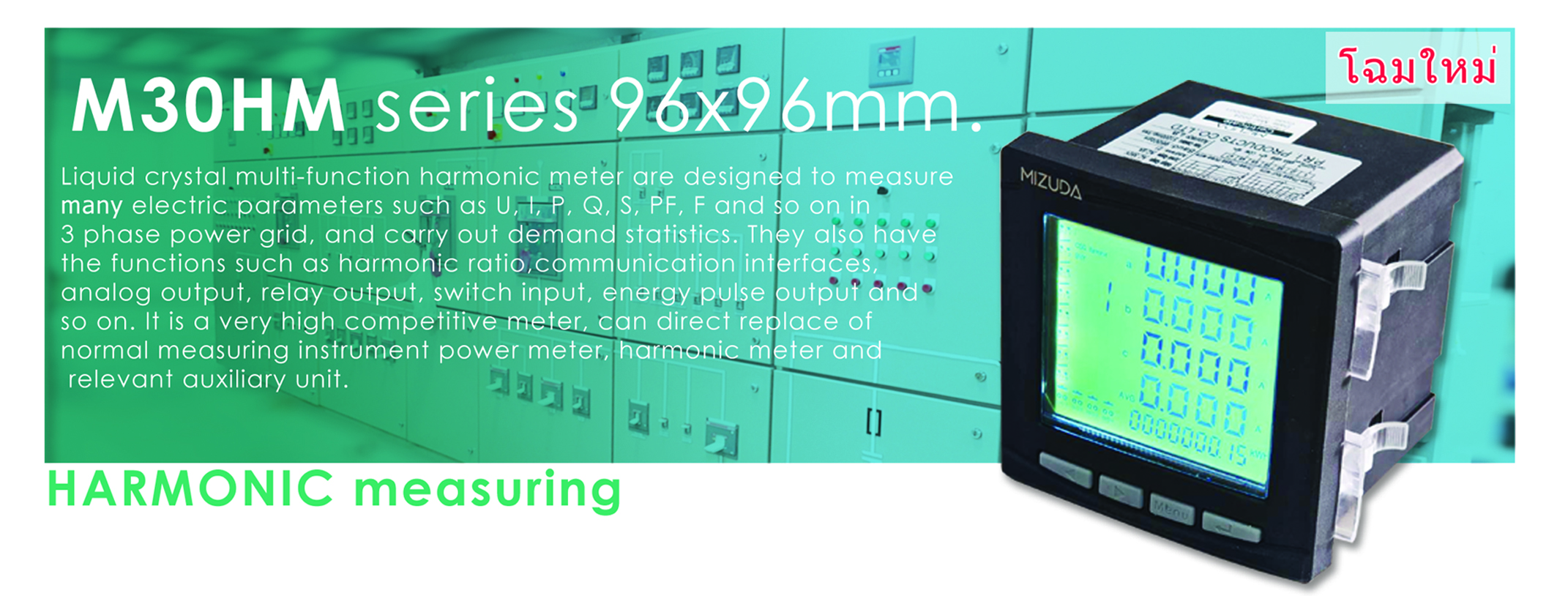

Measuring Parameters
Voltage L-L (V)
Voltage L-N (V)
Average voltage (V)
Current (A)
Average current (A)
Active Power (W)
Total active power (W)
Reactive Power (var)
Totel reactive Power (var)
Apparent Power (VA)
Total apparent Power (VA)
Power Factor (PF.)
Frequency (Hz)
Active energy (Wh)
Reactive energy (varh)
Date &Time of Demand
Voltage&Current unbalance (V,A)
Harmonic THDV,THDI (V,A)

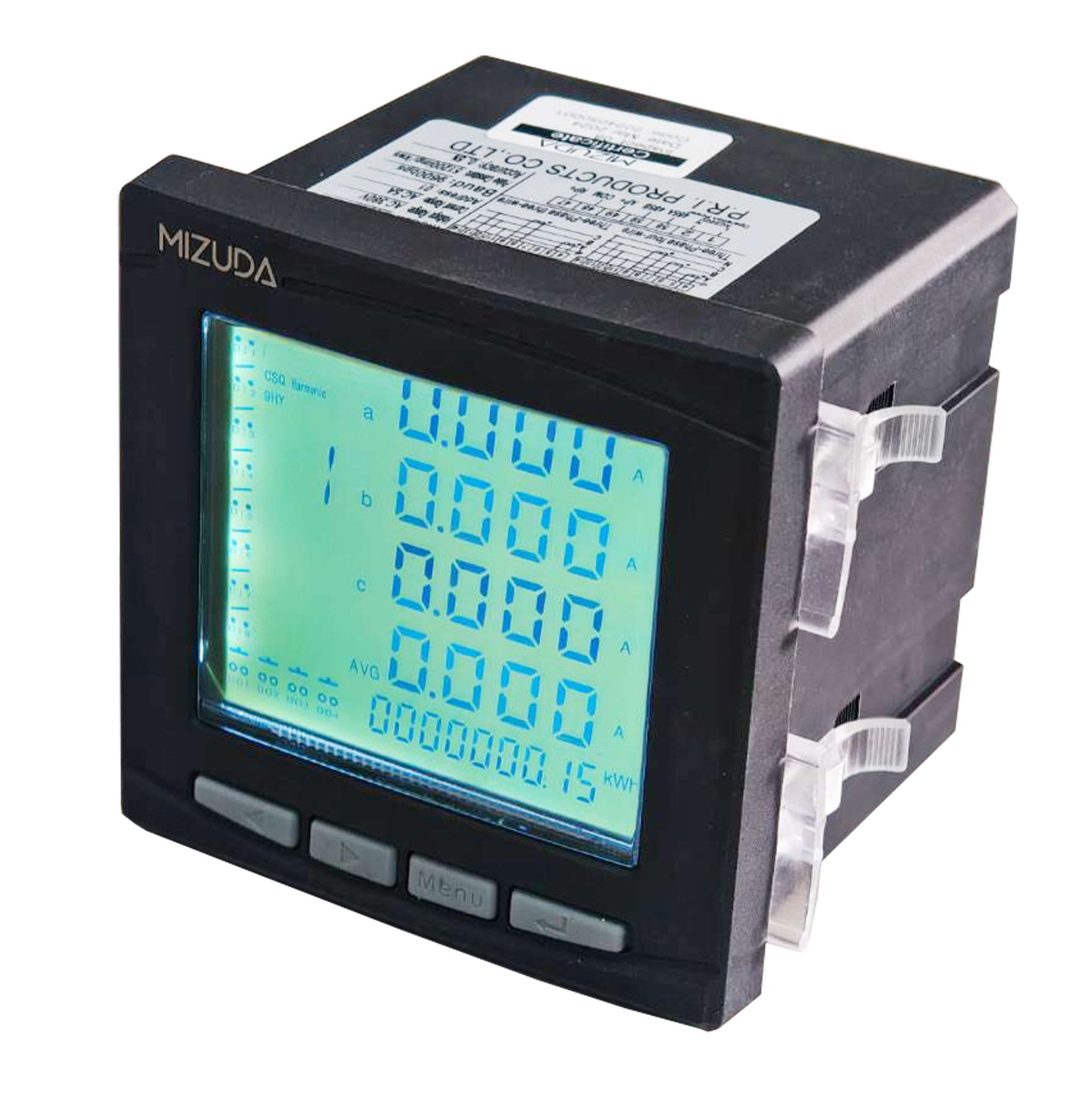

**จุดเด่นของรุ่นนี้ จะแสดงค่า kWH
(ไว้ใช้ดูค่าไฟจริงรวม หรือ Active energy) ที่บรรทัดล่างของจอเสมอ
Voltage L-N (V)
Average voltage (V)
Current (A)
Average current (A)
Active Power (W)
Total active power (W)
Reactive Power (var)
Totel reactive Power (var)
Apparent Power (VA)
Total apparent Power (VA)
Power Factor (PF.)
Frequency (Hz)
Active energy (Wh)
Reactive energy (varh)
Date &Time of Demand
Voltage&Current unbalance (V,A)
Harmonic THDV,THDI (V,A)
**จุดเด่นของรุ่นนี้ จะแสดงค่า kWH
(ไว้ใช้ดูค่าไฟจริงรวม หรือ Active energy) ที่บรรทัดล่างของจอเสมอ
Input: 3Phase 4W &3Phase 3W
Voltage range: AC400V/100V
Current range: AC5A/1A
Communication: RS485
Relay output: Programble remote/alarm
Diaplay: LCD
**Factory Password : 0001
Voltage range: AC400V/100V
Current range: AC5A/1A
Communication: RS485
Relay output: Programble remote/alarm
Diaplay: LCD
**Factory Password : 0001
ราคา 2,900.-
Communication RS485
Rs 485 communication, physical layer isolation Modbus-RTU communication protocol Communication baud rate 4800 - 9600, Verification mode: N 81, E 81, O 81
Accuracy Class
Voltage & Current 0.5%
Active Power 0.5%
Reactive Power 1%)
Transmission output 0.5%
Active Power 0.5%
Reactive Power 1%)
Transmission output 0.5%
Measuring Parameters
Voltage L-L (V)
Voltage L-N (V)
Current (A)
Active Power (W)
Reactive Power (var)
Apparent Power (VA)
Power Factor (PF.)
Frequency (Hz)
Active energy (Wh)
Reactive energy (varh)
Voltage L-N (V)
Current (A)
Active Power (W)
Reactive Power (var)
Apparent Power (VA)
Power Factor (PF.)
Frequency (Hz)
Active energy (Wh)
Reactive energy (varh)
Input: 3Phase 4W &3Phase 3W
Voltage range: AC400V/100V
Current range: AC5A/1A
Communication: RS485
Relay output: Programble remote/alarm
Diaplay: LED
Standard comply: EN 61000-4-2
**Factory Password : 0010
Voltage range: AC400V/100V
Current range: AC5A/1A
Communication: RS485
Relay output: Programble remote/alarm
Diaplay: LED
Standard comply: EN 61000-4-2
**Factory Password : 0010
Communication RS485
Rs 485 communication, physical layer isolation Modbus-RTU communication protocol Communication baud rate 9600
Accuracy Class
Voltage & Current 0.5%
Active Power 0.5%
Reactive Power 1%)
Transmission output 0.5%
Active Power 0.5%
Reactive Power 1%)
Transmission output 0.5%
