อุปกรณ์ไฟฟ้าสำหรับประกอบตู้ไฟ
Busbar, Insulation, Terminal , Relay rail

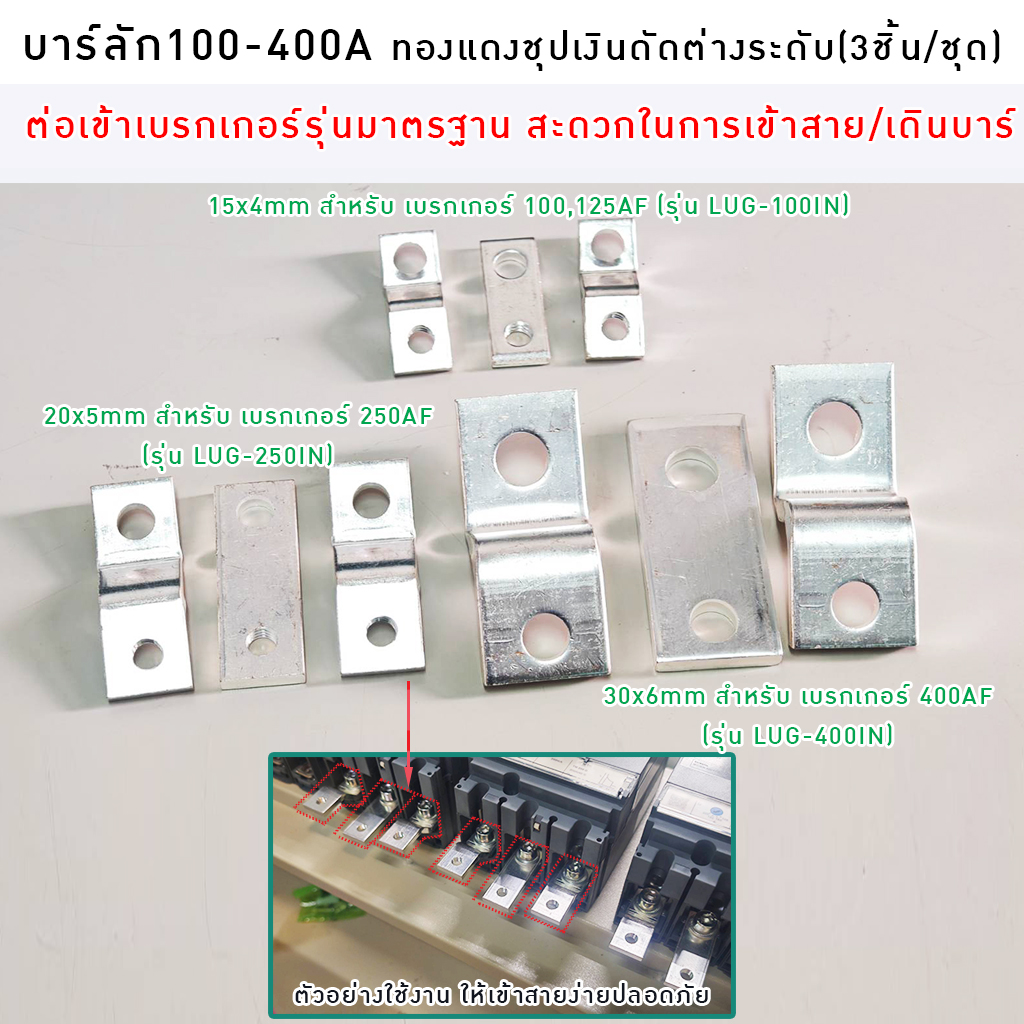

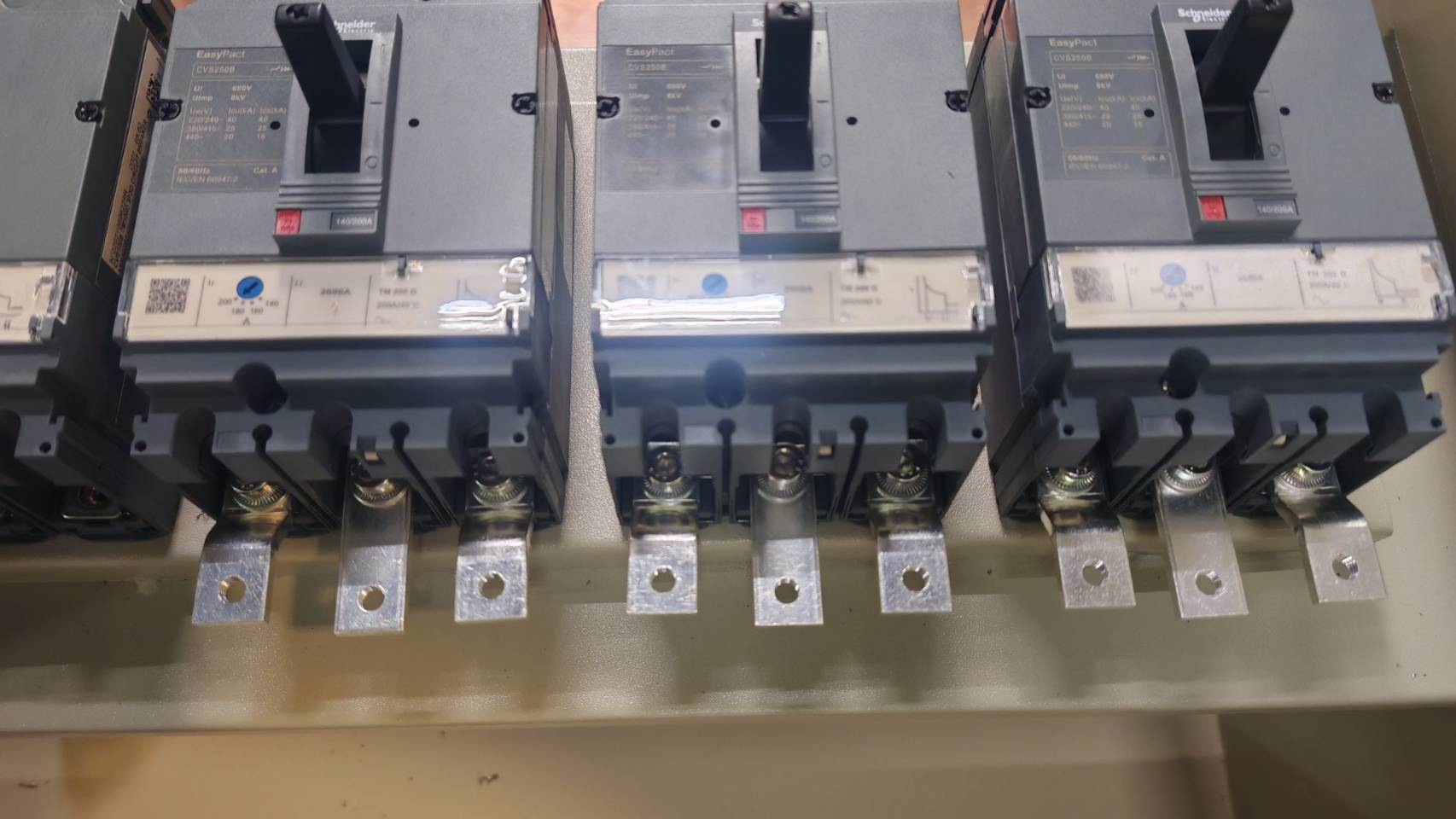

บาร์ลัก บาร์ทองแดงชุปเงิน สำเร็จต่อกับเบรกเกอร์100-630Aขนาดมาตรฐาน
- ต่อกับเบรกเกอร์ยี่ห้อต่างๆ ได้แก่ Mitsubishi รุ่น NF125-630 SquareD รุ่น EZC100-400 , Schneider รุ่นCVS100-630 / NSX100-630 , ABB รุ่น A1-3 / XT1-5
- เป็นบาร์ใช้สำหรับต่อเข้าหัว หรือท้ายเบรกเกอร์ เพื่อใช้รับหางปลา (ให้ง่ายต่อการเข้าหางปลา) หรือใช้เพื่อต่อบาร์ ให้บาร์แต่ละเฟสอยู่ห่างกัน (เพื่อความปลอดภัย)
- วัสดุ: ทองแดง ชุปเงิน
- 1 ชุด: บาร์เปล่า 3 ชิ้น ตามรูป (ไม่มีน็อตไปให้)
- ต่อกับเบรกเกอร์ยี่ห้อต่างๆ ได้แก่ Mitsubishi รุ่น NF125-630 SquareD รุ่น EZC100-400 , Schneider รุ่นCVS100-630 / NSX100-630 , ABB รุ่น A1-3 / XT1-5
- เป็นบาร์ใช้สำหรับต่อเข้าหัว หรือท้ายเบรกเกอร์ เพื่อใช้รับหางปลา (ให้ง่ายต่อการเข้าหางปลา) หรือใช้เพื่อต่อบาร์ ให้บาร์แต่ละเฟสอยู่ห่างกัน (เพื่อความปลอดภัย)
- วัสดุ: ทองแดง ชุปเงิน
- 1 ชุด: บาร์เปล่า 3 ชิ้น ตามรูป (ไม่มีน็อตไปให้)

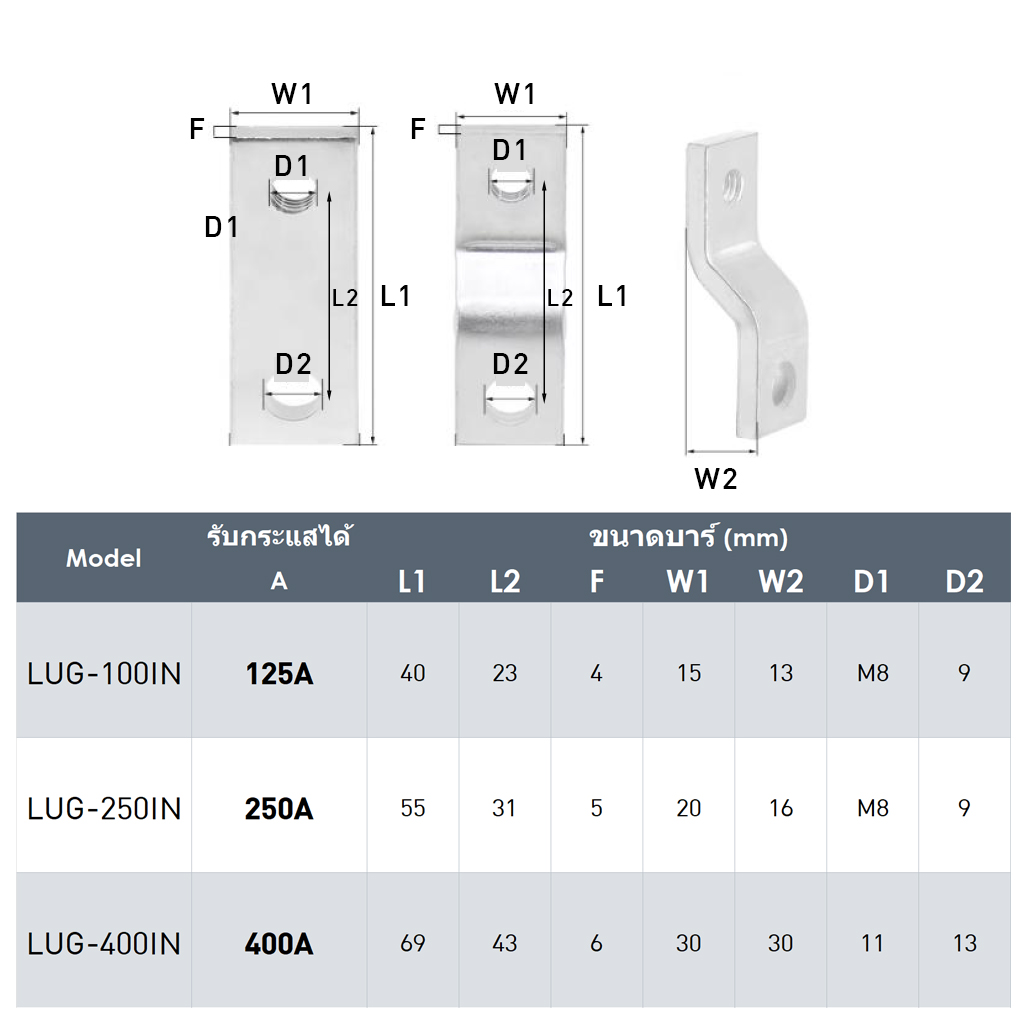

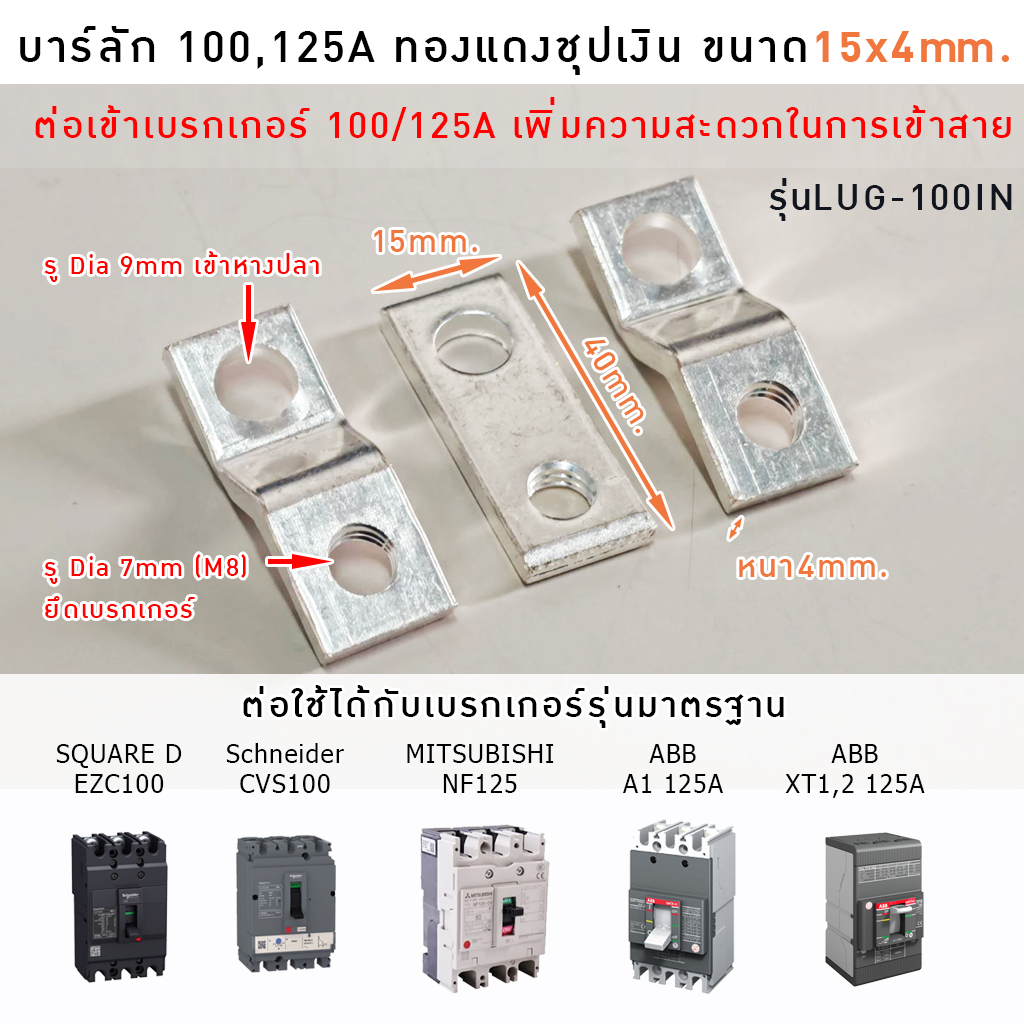

บาร์ลัก100A, 125A ขนาด 15x4mm(รุ่น LUG-100)
ขนาดหน้าตัดบาร์ กว้างxหนา = 15x4mm
รูขนาด M8
รับกระแสได้ถึง 125A
ใช้ต่อกับเบรกเกอร์ยี่ห้อต่างๆ ได้แก่ Mitsubishi รุ่น NF125 SquareD รุ่น EZC100 , Schneider รุ่นCVS100 / NSX100 , ABB รุ่น A1 / XT1,2

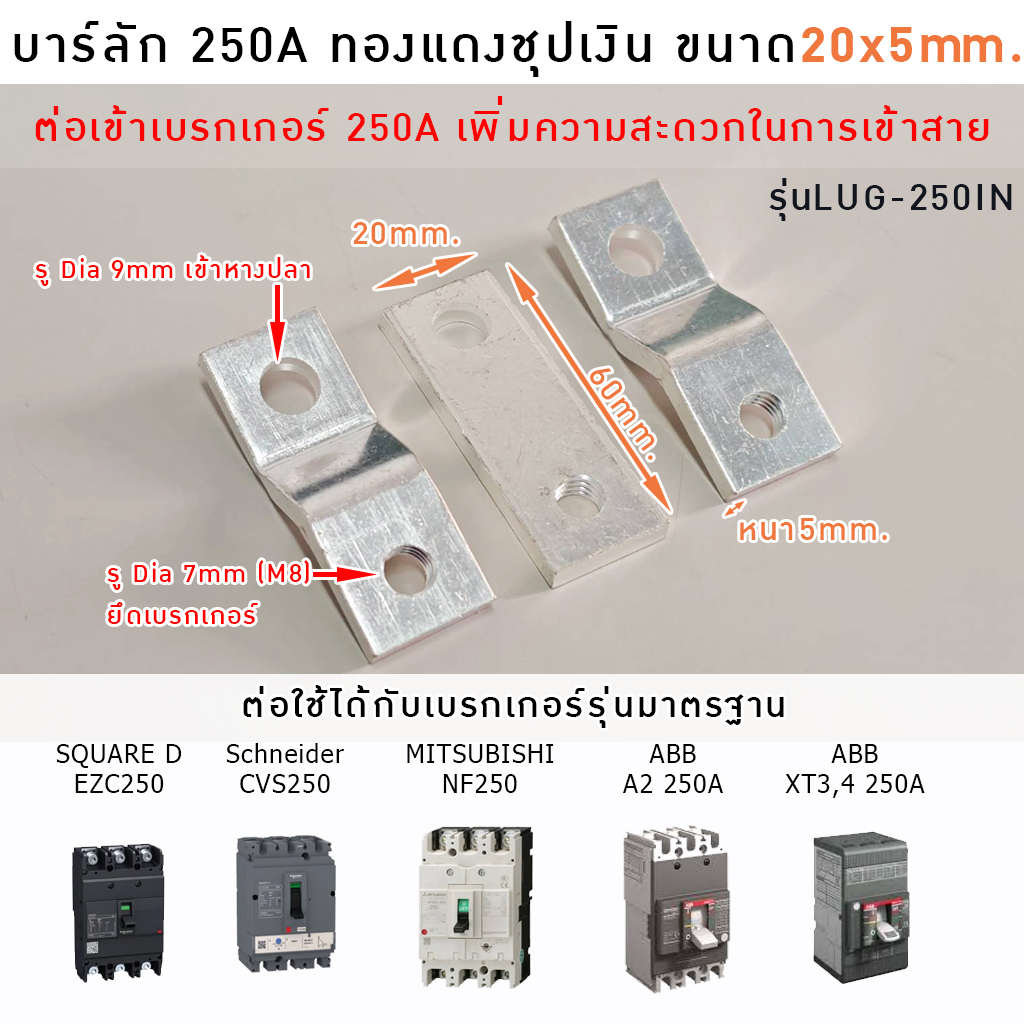

บาร์ลัก250A ขนาด 20x5mm(รุ่น LUG-250)
ขนาดหน้าตัดบาร์ กว้างxหนา = 20x5mm
รูขนาด M8
รับกระแสได้ถึง 250A
ใช้ต่อกับเบรกเกอร์ยี่ห้อต่างๆ ได้แก่ Mitsubishi รุ่น NF250 SquareD รุ่น EZC250 , Schneider รุ่นCVS250 / NSX250 , ABB รุ่น A2 / XT3,4
บาร์ลัก400A ขนาด 28x6mm(รุ่น LUG-400)
ขนาดหน้าตัดบาร์ กว้างxหนา = 28x6mm
รูขนาด M10ฝั่งต่อกับเบรกเกอร์ และ M12 ฝั่งต่อกับหางปลาหรือบัสบาร์
รับกระแสได้ถึง 400A (300-400A)
ใช้ต่อกับเบรกเกอร์ยี่ห้อต่างๆ ได้แก่ Mitsubishi รุ่น NF400 SquareD รุ่น EZC400 , Schneider รุ่นCVS400 / NSX400 , ABB รุ่น A3 / XT5
บาร์ลัก630A ขนาด 28x10mm(รุ่น LUG-630)
ขนาดหน้าตัดบาร์ กว้างxหนา = 28x10mm
รูขนาด M10ฝั่งต่อกับเบรกเกอร์ และ M12 ฝั่งต่อกับหางปลาหรือบัสบาร์
รับกระแสได้ถึง 630A (500-630A)
ใช้ต่อกับเบรกเกอร์ยี่ห้อต่างๆ ได้แก่ Mitsubishi รุ่น NF630 , Schneider รุ่นCVS630 / NSX630 , ABB รุ่น A3 / XT5
ขนาดหน้าตัดบาร์ กว้างxหนา = 15x4mm
รูขนาด M8
รับกระแสได้ถึง 125A
ใช้ต่อกับเบรกเกอร์ยี่ห้อต่างๆ ได้แก่ Mitsubishi รุ่น NF125 SquareD รุ่น EZC100 , Schneider รุ่นCVS100 / NSX100 , ABB รุ่น A1 / XT1,2
บาร์ลัก250A ขนาด 20x5mm(รุ่น LUG-250)
ขนาดหน้าตัดบาร์ กว้างxหนา = 20x5mm
รูขนาด M8
รับกระแสได้ถึง 250A
ใช้ต่อกับเบรกเกอร์ยี่ห้อต่างๆ ได้แก่ Mitsubishi รุ่น NF250 SquareD รุ่น EZC250 , Schneider รุ่นCVS250 / NSX250 , ABB รุ่น A2 / XT3,4
บาร์ลัก400A ขนาด 28x6mm(รุ่น LUG-400)
ขนาดหน้าตัดบาร์ กว้างxหนา = 28x6mm
รูขนาด M10ฝั่งต่อกับเบรกเกอร์ และ M12 ฝั่งต่อกับหางปลาหรือบัสบาร์
รับกระแสได้ถึง 400A (300-400A)
ใช้ต่อกับเบรกเกอร์ยี่ห้อต่างๆ ได้แก่ Mitsubishi รุ่น NF400 SquareD รุ่น EZC400 , Schneider รุ่นCVS400 / NSX400 , ABB รุ่น A3 / XT5
บาร์ลัก630A ขนาด 28x10mm(รุ่น LUG-630)
ขนาดหน้าตัดบาร์ กว้างxหนา = 28x10mm
รูขนาด M10ฝั่งต่อกับเบรกเกอร์ และ M12 ฝั่งต่อกับหางปลาหรือบัสบาร์
รับกระแสได้ถึง 630A (500-630A)
ใช้ต่อกับเบรกเกอร์ยี่ห้อต่างๆ ได้แก่ Mitsubishi รุ่น NF630 , Schneider รุ่นCVS630 / NSX630 , ABB รุ่น A3 / XT5
บาร์ 100A ราคา 119.-
บาร์ 250A ราคา 269.-
บาร์ 400A ราคา 490.-
บาร์ 630A ราคา 595.-

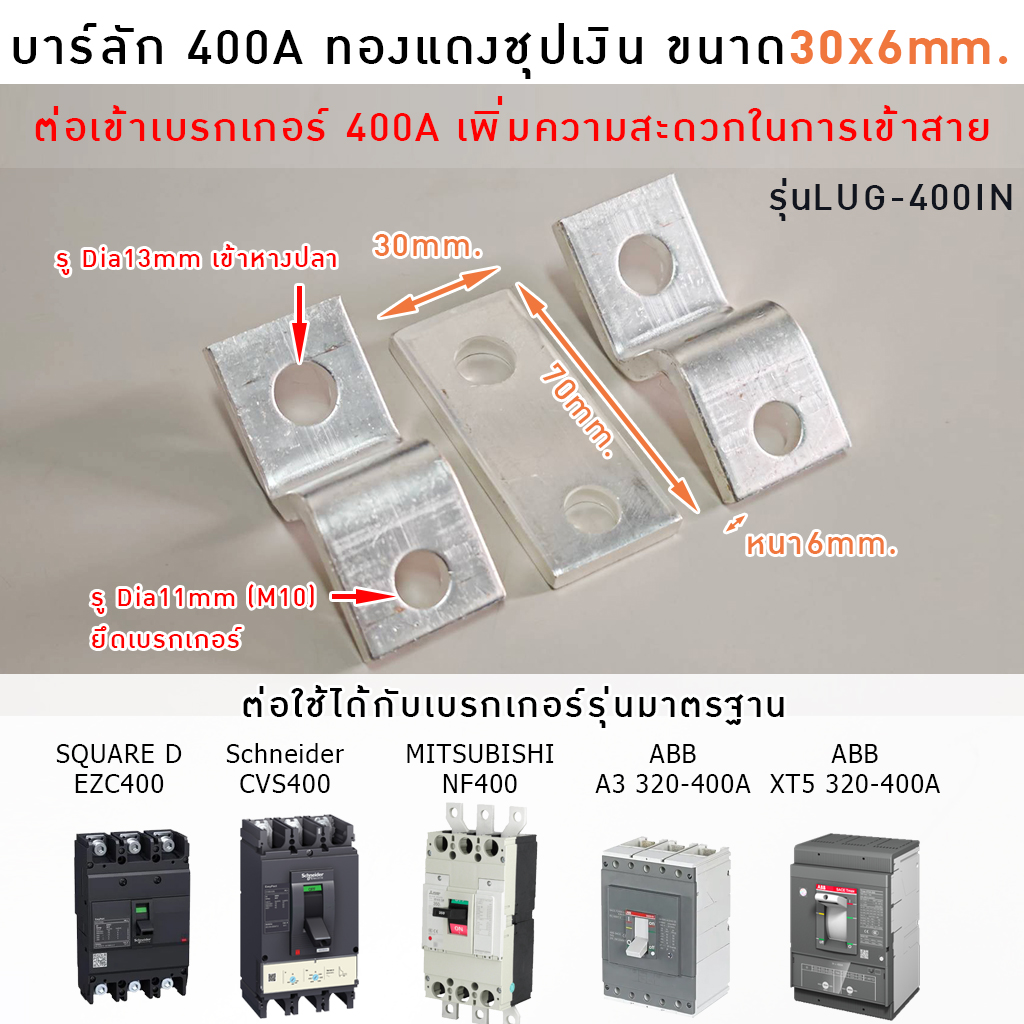

บาร์ลัก 400A เฟส R S T ขนาด 30x5mm. (3 ชิ้น/ชุด)
บาร์สำเร็จ สำหรับเข้าสายได้สะดวก ง่ายขึ้น
บาร์ลัก 400 A เฟส R S T
-บาร์ลักใช้ต่อเข้าหัว-ท้ายเบรกเกอร์ขนาด 300-400 A ขนาดมาตรฐาน
-ใช้ต่อกับเบรกเกอร์ยี่ห้อต่างๆ ได้แก่ Mitsubishi รุ่น NF400, SquareD รุ่น EZC400 , Schneider รุ่นCVS400 / NSX400 , ABB ขนาด 3P320-400A รุ่น A3 / XT5
-เป็นบาร์ใช้สำหรับต่อเข้าหัว หรือท้ายเบรกเกอร์ เพื่อใช้รับหางปลา (ให้ง่ายต่อการเข้าหางปลา) หรือใช้เพื่อต่อบาร์ ให้บาร์แต่ละเฟสอยู่ห่างกัน (เพื่อความปลอดภัย)
-วัสดุ: ทองแดง -ขนาด: 30x5 มิลลิเมตร
-1 ชุด: บาร์เปล่า 3 ชิ้น ตามรูป (ไม่ได้พ่นสี และไม่มีน็อตไปให้)
-บาร์ลักใช้ต่อเข้าหัว-ท้ายเบรกเกอร์ขนาด 300-400 A ขนาดมาตรฐาน
-ใช้ต่อกับเบรกเกอร์ยี่ห้อต่างๆ ได้แก่ Mitsubishi รุ่น NF400, SquareD รุ่น EZC400 , Schneider รุ่นCVS400 / NSX400 , ABB ขนาด 3P320-400A รุ่น A3 / XT5
-เป็นบาร์ใช้สำหรับต่อเข้าหัว หรือท้ายเบรกเกอร์ เพื่อใช้รับหางปลา (ให้ง่ายต่อการเข้าหางปลา) หรือใช้เพื่อต่อบาร์ ให้บาร์แต่ละเฟสอยู่ห่างกัน (เพื่อความปลอดภัย)
-วัสดุ: ทองแดง -ขนาด: 30x5 มิลลิเมตร
-1 ชุด: บาร์เปล่า 3 ชิ้น ตามรูป (ไม่ได้พ่นสี และไม่มีน็อตไปให้)
บาร์ลัก 400 A เฟส R S T
-บาร์ลักใช้ต่อเข้าหัว-ท้ายเบรกเกอร์ขนาด 300-400 A ขนาดมาตรฐาน
-ใช้ต่อกับเบรกเกอร์ยี่ห้อต่างๆ ได้แก่ Mitsubishi รุ่น NF400, SquareD รุ่น EZC400 ,
Schneider รุ่นCVS400 / NSX400 , ABB ขนาด 3P320-400A รุ่น A3 / XT5
-เป็นบาร์ใช้สำหรับต่อเข้าหัว หรือท้ายเบรกเกอร์ เพื่อใช้รับหางปลา
(ให้ง่ายต่อการเข้าหางปลา) หรือใช้เพื่อต่อบาร์ ให้บาร์แต่ละเฟสอยู่ห่างกัน
(เพื่อความปลอดภัย)
-วัสดุ: ทองแดง -ขนาด: 30x5 มิลลิเมตร
-1 ชุด: บาร์เปล่า 3 ชิ้น ตามรูป (ไม่ได้พ่นสี และไม่มีน็อตไปให้)
-บาร์ลักใช้ต่อเข้าหัว-ท้ายเบรกเกอร์ขนาด 300-400 A ขนาดมาตรฐาน
-ใช้ต่อกับเบรกเกอร์ยี่ห้อต่างๆ ได้แก่ Mitsubishi รุ่น NF400, SquareD รุ่น EZC400 ,
Schneider รุ่นCVS400 / NSX400 , ABB ขนาด 3P320-400A รุ่น A3 / XT5
-เป็นบาร์ใช้สำหรับต่อเข้าหัว หรือท้ายเบรกเกอร์ เพื่อใช้รับหางปลา
(ให้ง่ายต่อการเข้าหางปลา) หรือใช้เพื่อต่อบาร์ ให้บาร์แต่ละเฟสอยู่ห่างกัน
(เพื่อความปลอดภัย)
-วัสดุ: ทองแดง -ขนาด: 30x5 มิลลิเมตร
-1 ชุด: บาร์เปล่า 3 ชิ้น ตามรูป (ไม่ได้พ่นสี และไม่มีน็อตไปให้)
ราคา 3 ชิ้น/ชุด
ราคา 800.-
บาร์สำเร็จ ไส้ตู้โหลด แบบ Din Type
1ชุดมี ไส้ตู้โหลด , บาร์เชื่อม3ชิ้น (ไม่รวมฐานรับลูกเซอร์กิตสแตนเลส)
1. ไส้โหลดเป็น DIN type สำหรับ ลูกเซอร์กิตเกาะรางรีเรย์ หรือ รางปีกนก ใช้กับลูกเซอร์กิตมาตรฐานทั่วไปได้ เช่น ยี่ห้อ ABB รุ่น SH-201
2. บาร์ภายในเป็นทองแดงแท้ ชุปดีบุก
3. ใช้ได้กับเมนเบรกเกอร์ รุ่น 100AF , 125AF, 160AF ,250AF กับเบรกเกอร์ทั่วไปในท้องตลาดได้ เช่น NF125,250 MITSUBISHI, EZC100,250 Square D
CVS10,250 Schneider
4. มีขนาด 12-72ช่อง ให้เลือก
5. มีบาร์เชื่อม (Connecting Bar) ให้ 3ชิ้น
6. ใช้ประกอบกับตู้ไฟ ตู้ DB ได้ ช่วยประหยัดพื้นที่ และลดขนาดตู้ไฟลงได้
(ไม่รวมฐานรับลูกเซอร์กิตสแตนเลส เพิ่ม 500.-)
2. บาร์ภายในเป็นทองแดงแท้ ชุปดีบุก
3. ใช้ได้กับเมนเบรกเกอร์ รุ่น 100AF , 125AF, 160AF ,250AF กับเบรกเกอร์ทั่วไปในท้องตลาดได้ เช่น NF125,250 MITSUBISHI, EZC100,250 Square D
CVS10,250 Schneider
4. มีขนาด 12-72ช่อง ให้เลือก
5. มีบาร์เชื่อม (Connecting Bar) ให้ 3ชิ้น
6. ใช้ประกอบกับตู้ไฟ ตู้ DB ได้ ช่วยประหยัดพื้นที่ และลดขนาดตู้ไฟลงได้
(ไม่รวมฐานรับลูกเซอร์กิตสแตนเลส เพิ่ม 500.-)

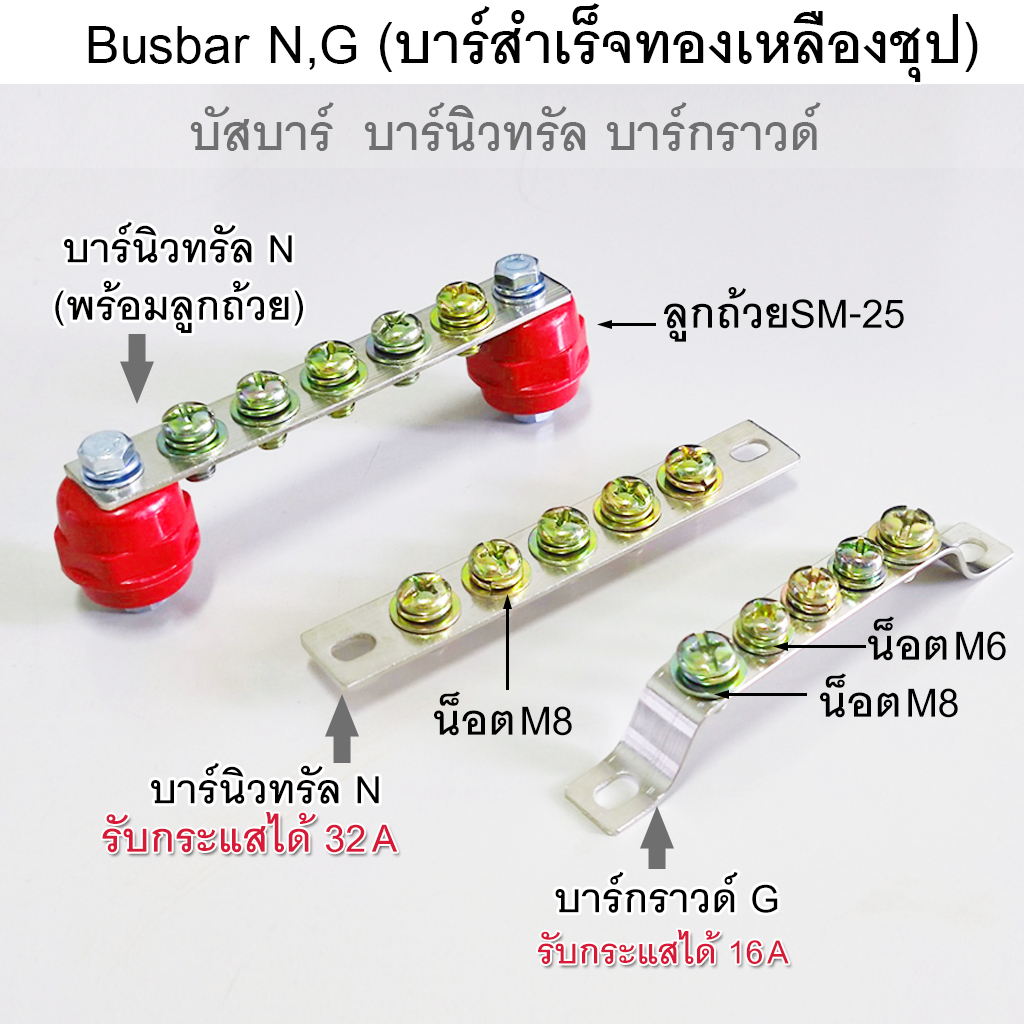

Busbar N, G
บัสบาร์ (บาร์สำเร็จทองเหลืองชุป zinc)
บาร์นิวทรัล บาร์กราวด์ พร้อมน็อต
บัสบาร์ บาร์นิวทรัล บาร์กราวด์ (บาร์สำเร็จทองเหลืองชุป zinc) พร้อมน็อต
-มี 3 รุ่น:

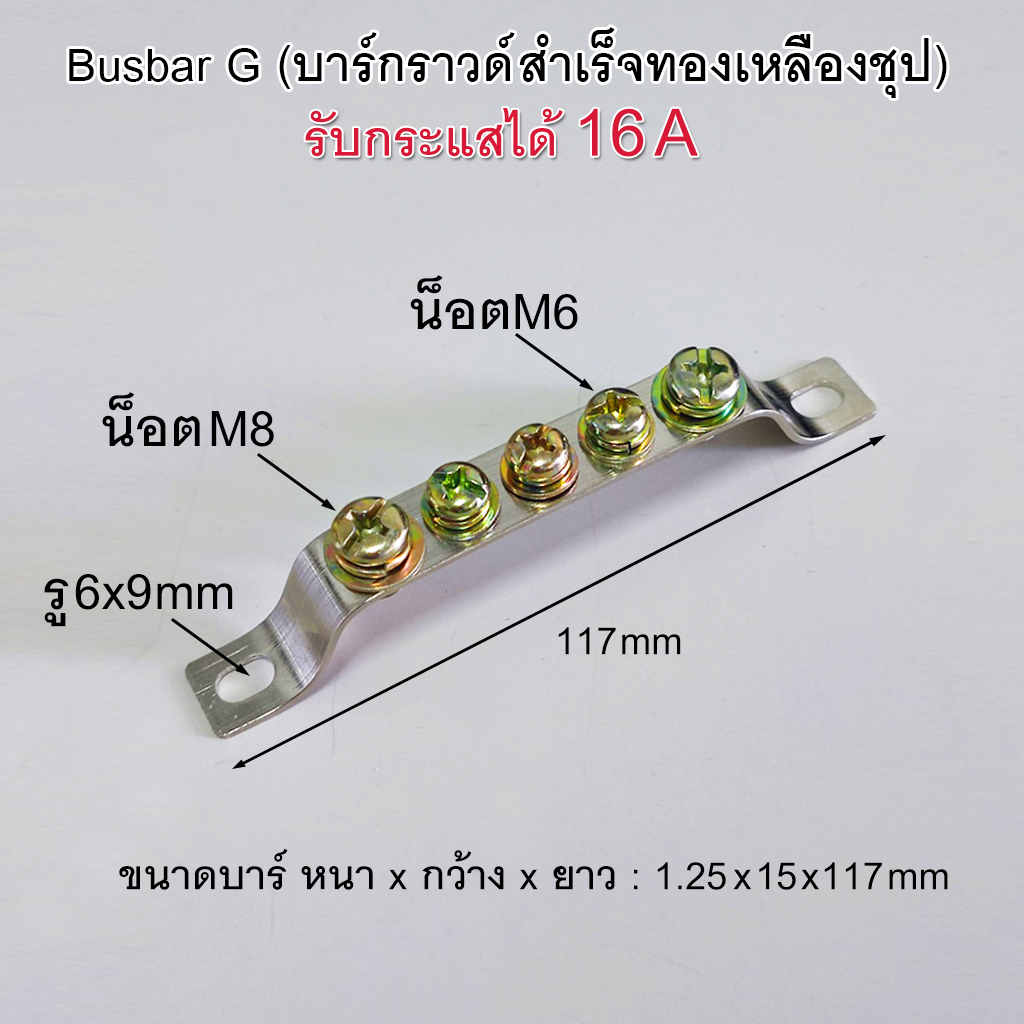

1. บาร์กราวด์ ขนาด 1.25 x 15 mm.
-บาร์กราวด์ (ทองเหลืองชุป) ทรงตัว U ขนาด 1.25x15 มิลลิเมตร, ยาว 11.7 เซนติเมตร พร้อมน็อต 5รู
-เหมาะใช้เป็นบาร์กราว บาร์G ในตู้คอนโทรลขนาดเล็ก ซึ่งรับกระแสไม่เกิน 16 แอมป์

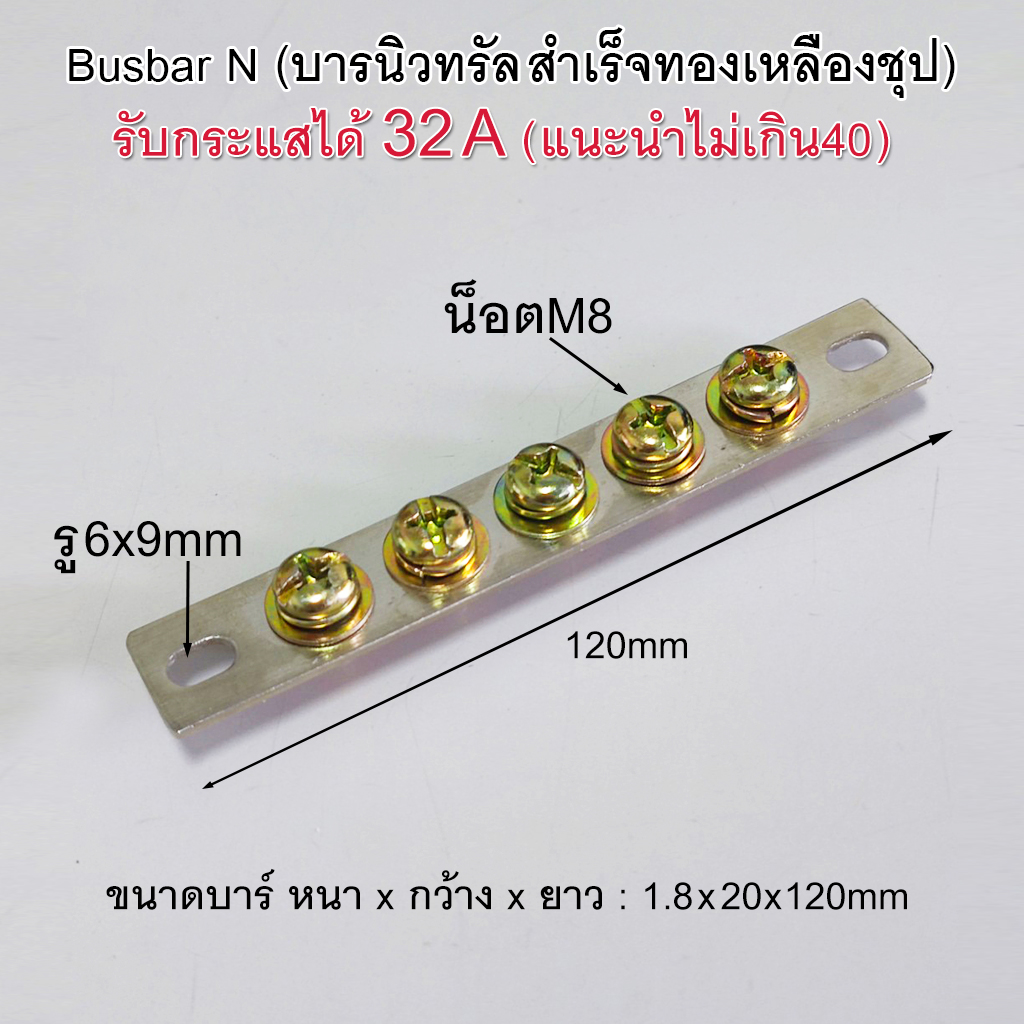

2. บาร์นิวทรัล ขนาด 1.8 x 20 mm.
-บาร์นิวทรัล (ทองเหลืองชุป) ทรงเส้นตรง ขนาด 1.8x20 มิลลิเมตร, ยาว12.0 เซนติเมตร พร้อมน็อต 5รู
-เหมาะใช้เป็นบาร์นิวทรัล บาร์N ในตู้คอนโทรลขนาดเล็ก ซึ่งรับกระแส 32 แอมป์ สูงสุดไม่เกิน 40 แอมป์

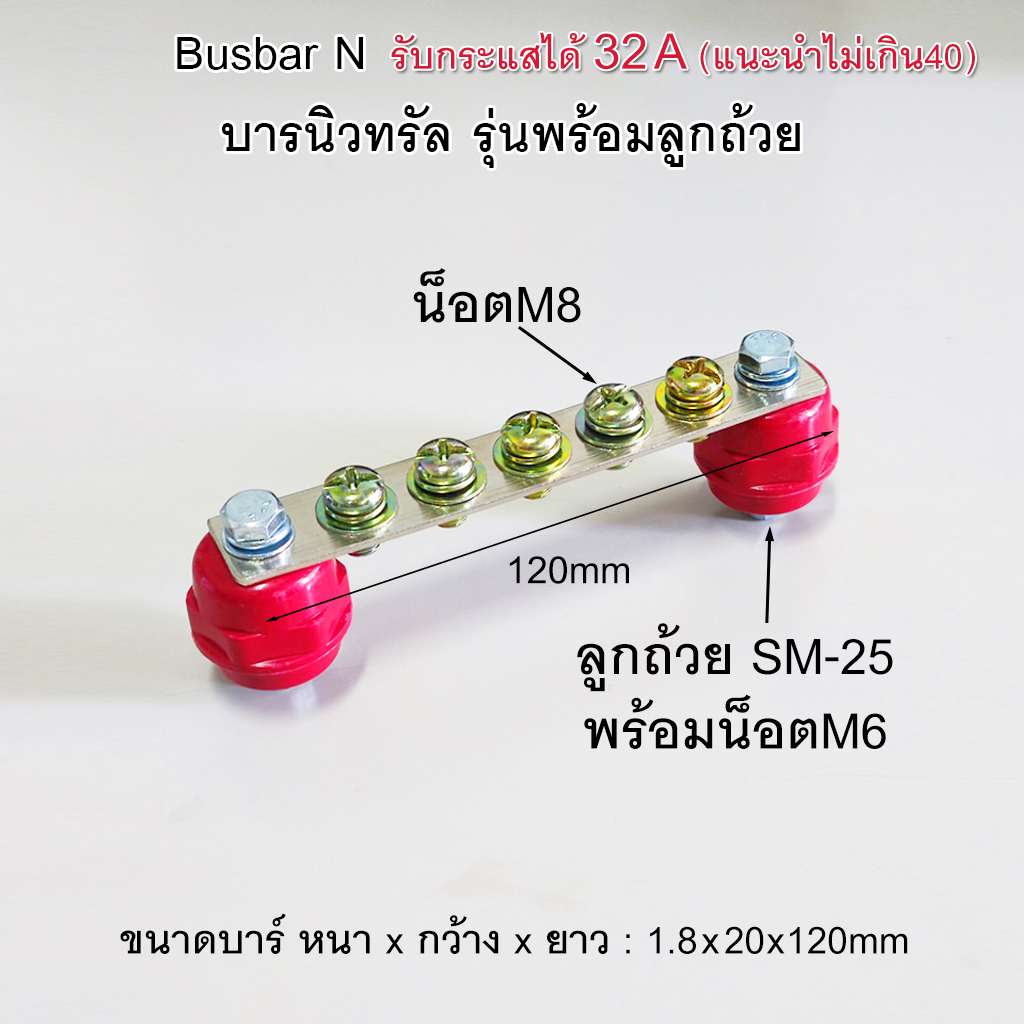

3. บาร์นิวทรัล 1.8 x 20 mm. พร้อม ลูกถ้วย
-บาร์นิวทรัล (ทองเหลืองชุป) ทรงเส้นตรง ขนาด 1.8x20 มิลลิเมตร, ยาว12.0 เซนติเมตร พร้อมน็อต 5รู
-ลูกถ้วยเล็ก รุ่น SM-25 พร้อมน็อต M8
บาร์กราวด์สำเร็จ ราคา 42.-
บาร์นิวตรอยสำเร็จ ราคา 62.-
บาร์นิวตรอยสำเร็จ+ลูกถ้วย ราคา 102.-

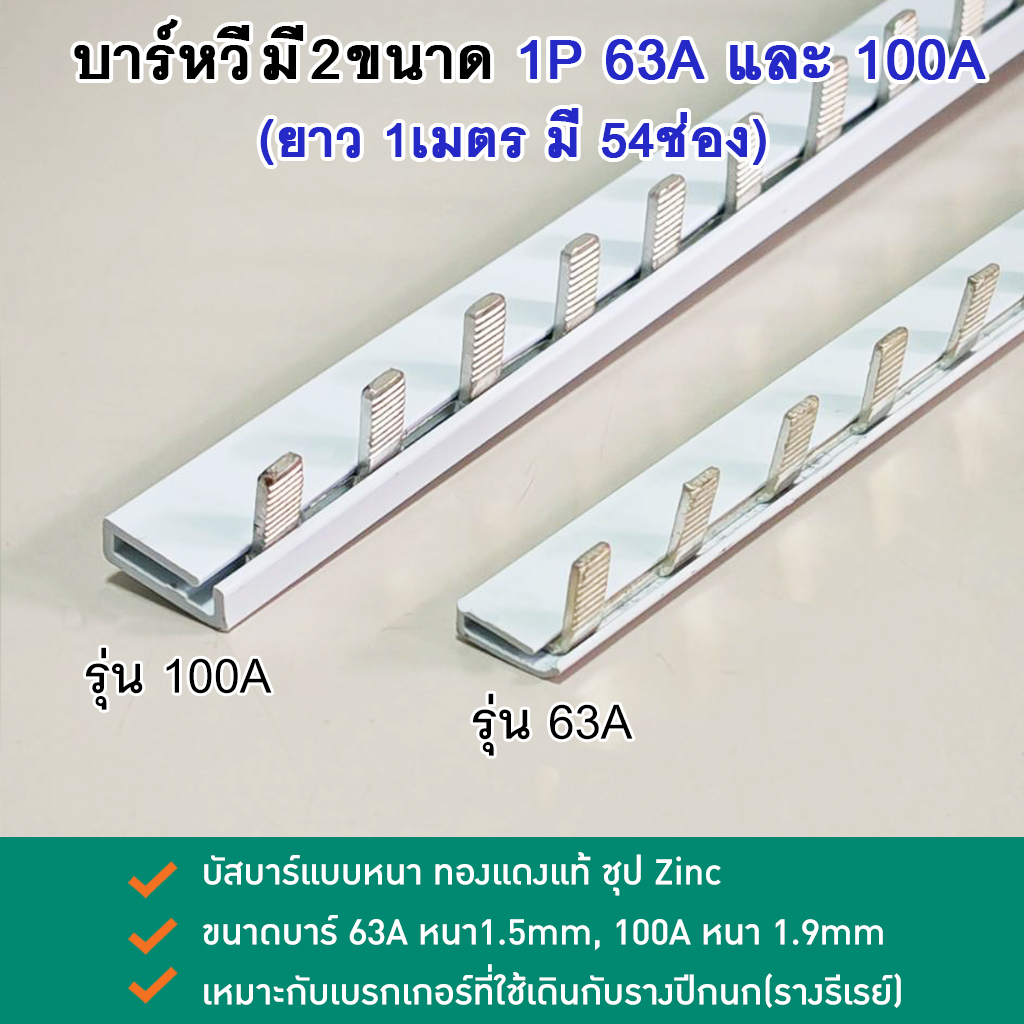

Busbar

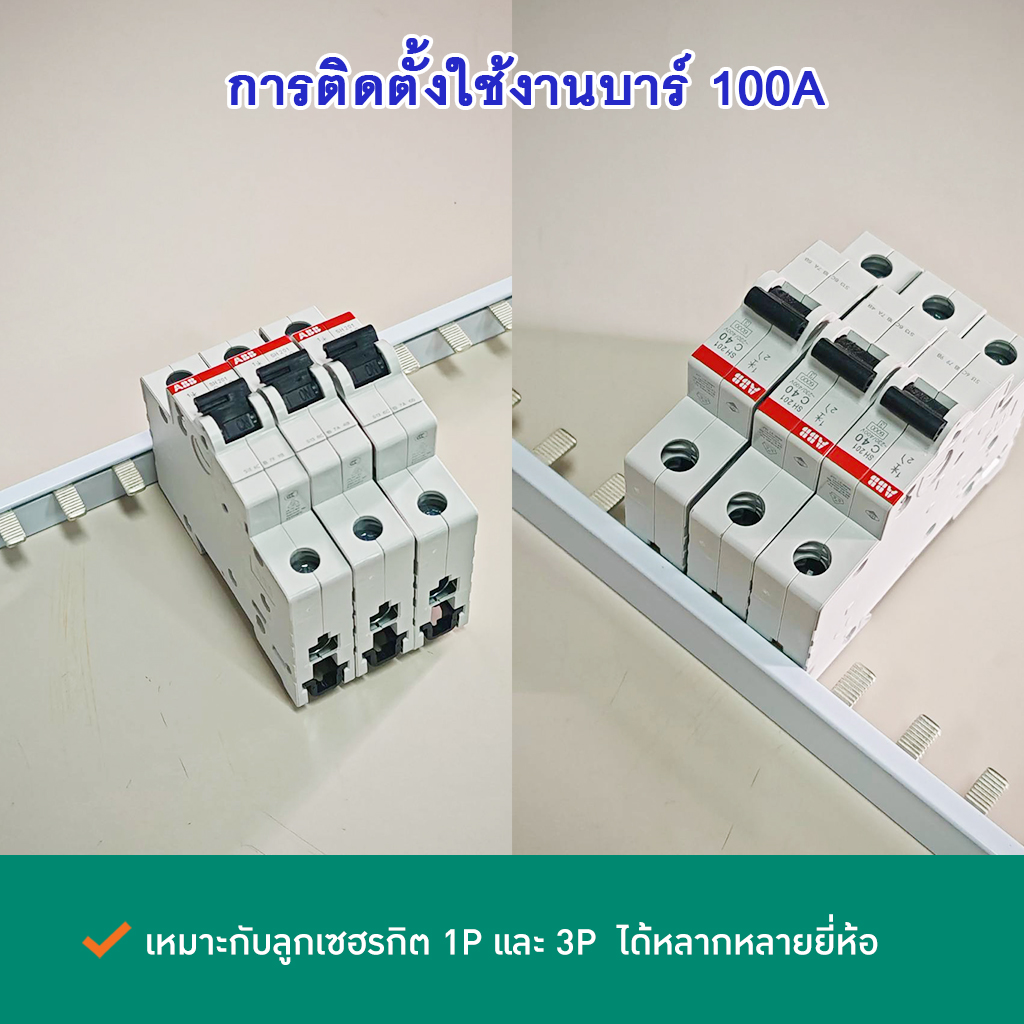

เหมาะกับเบรกเกอร์ที่ใช้เดินกับรางปีกนก(รางรีเรย์)
ฉนวนที่จับเป็นพลาสติก ABS
สำหรับใส่ ตู้ คอนซูเมอร์ เบรกเกอร์ติดราง 1 เฟส

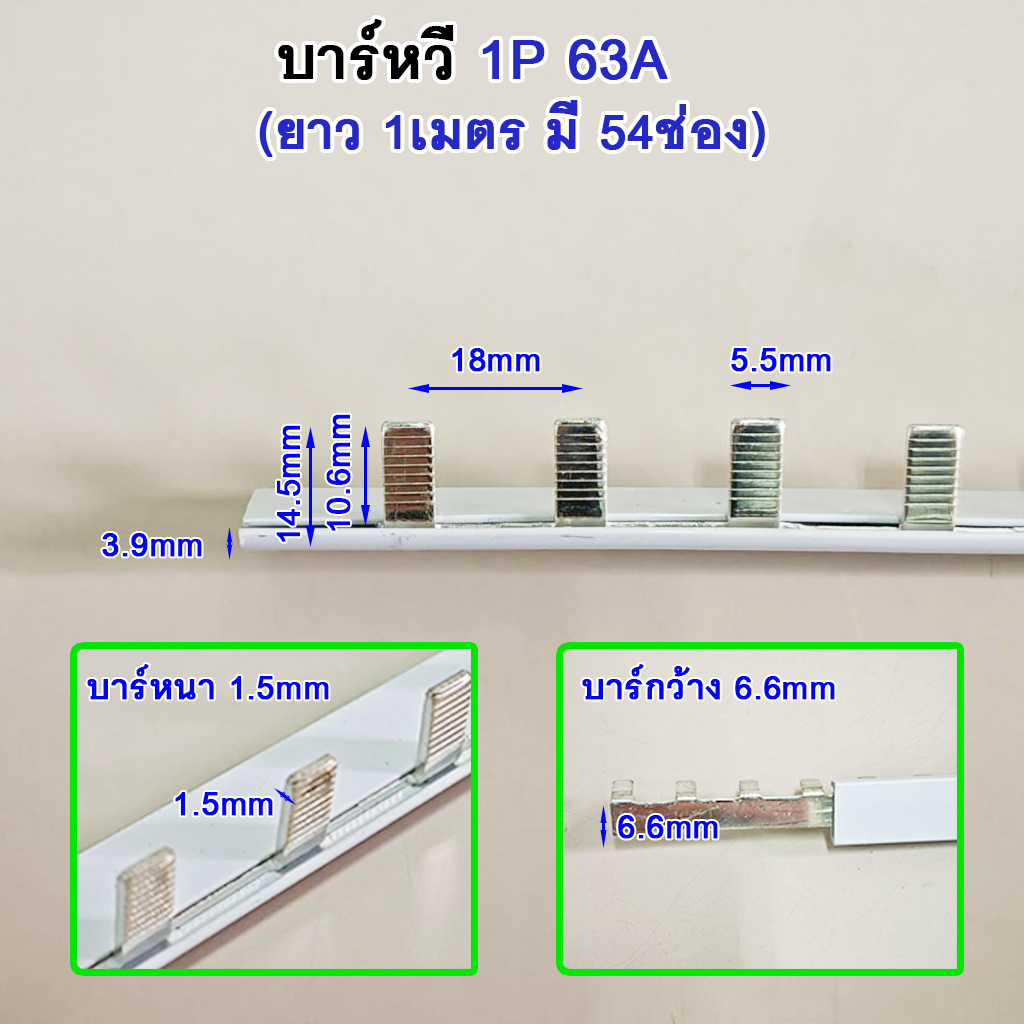

รุ่น 63A
บัสบาร์ผลิตจากทองแดง ชุป Zinc หนา 1.5mm
รับกรแสได้ 63A เต็ม

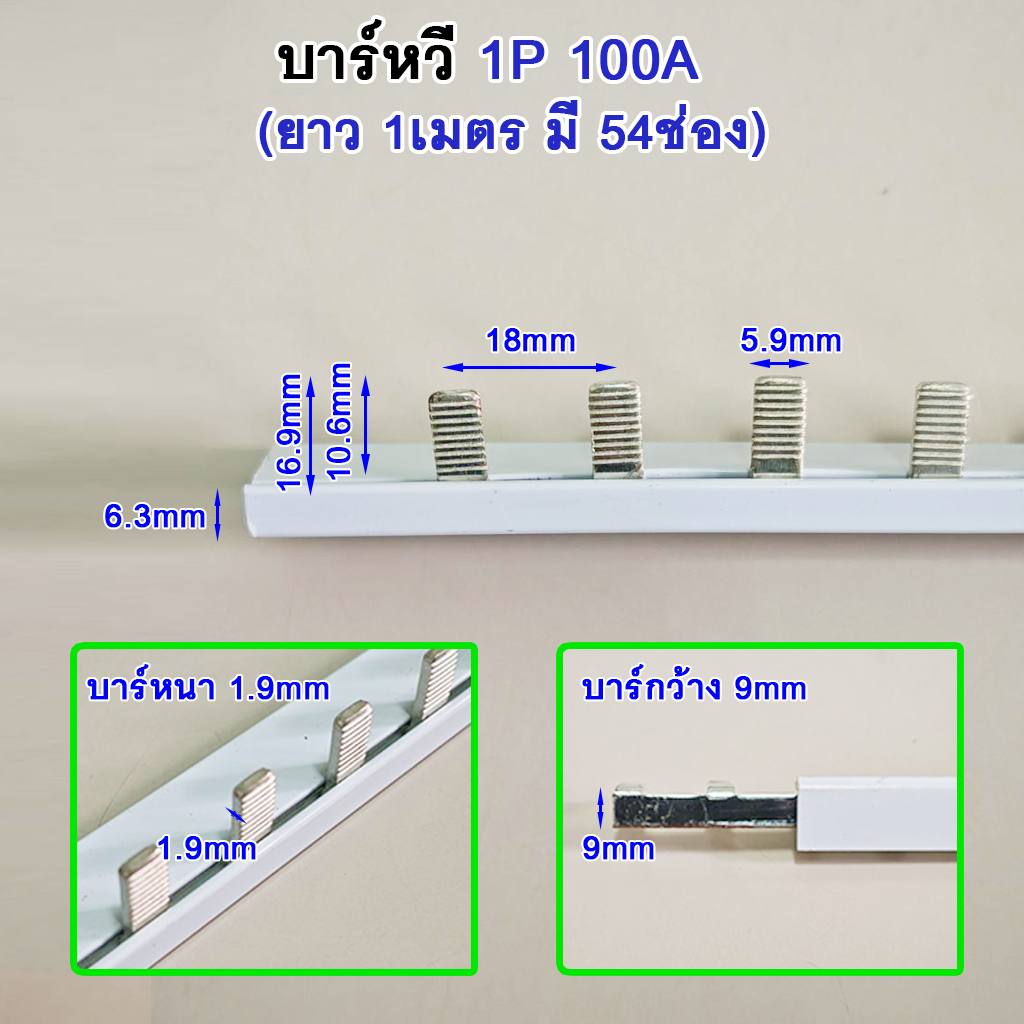

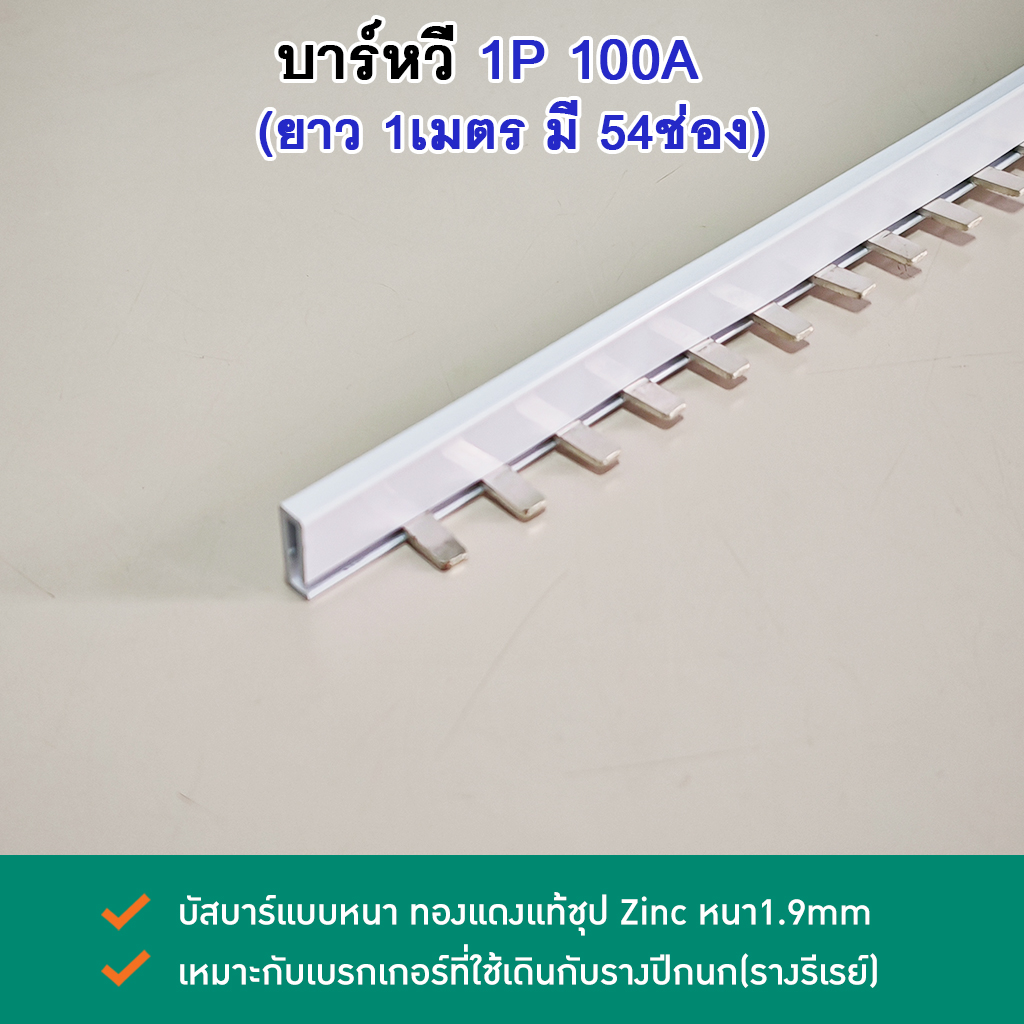

รุ่น100A
บัสบาร์ผลิตจากทองแดง ชุป Zinc หนา 1.9mm
รับกรแสได้ 63A เต็ม

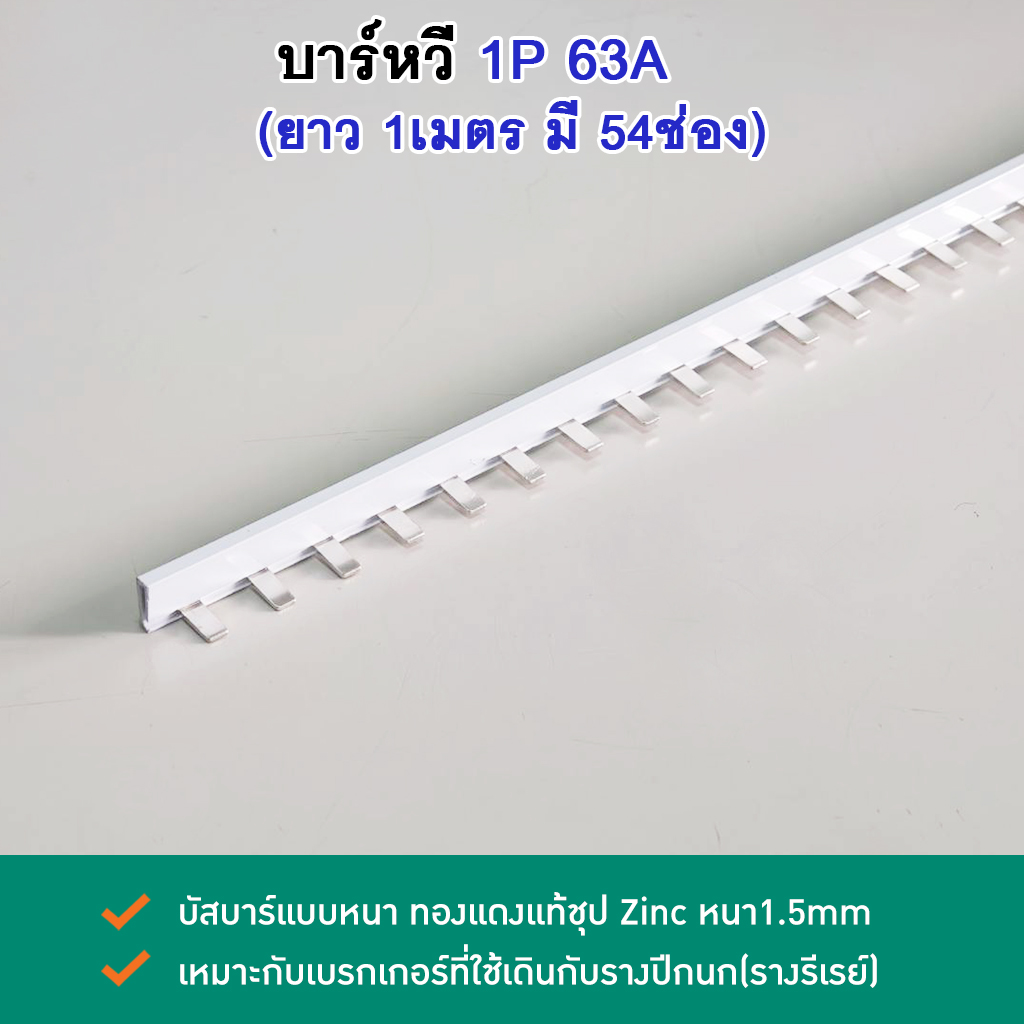

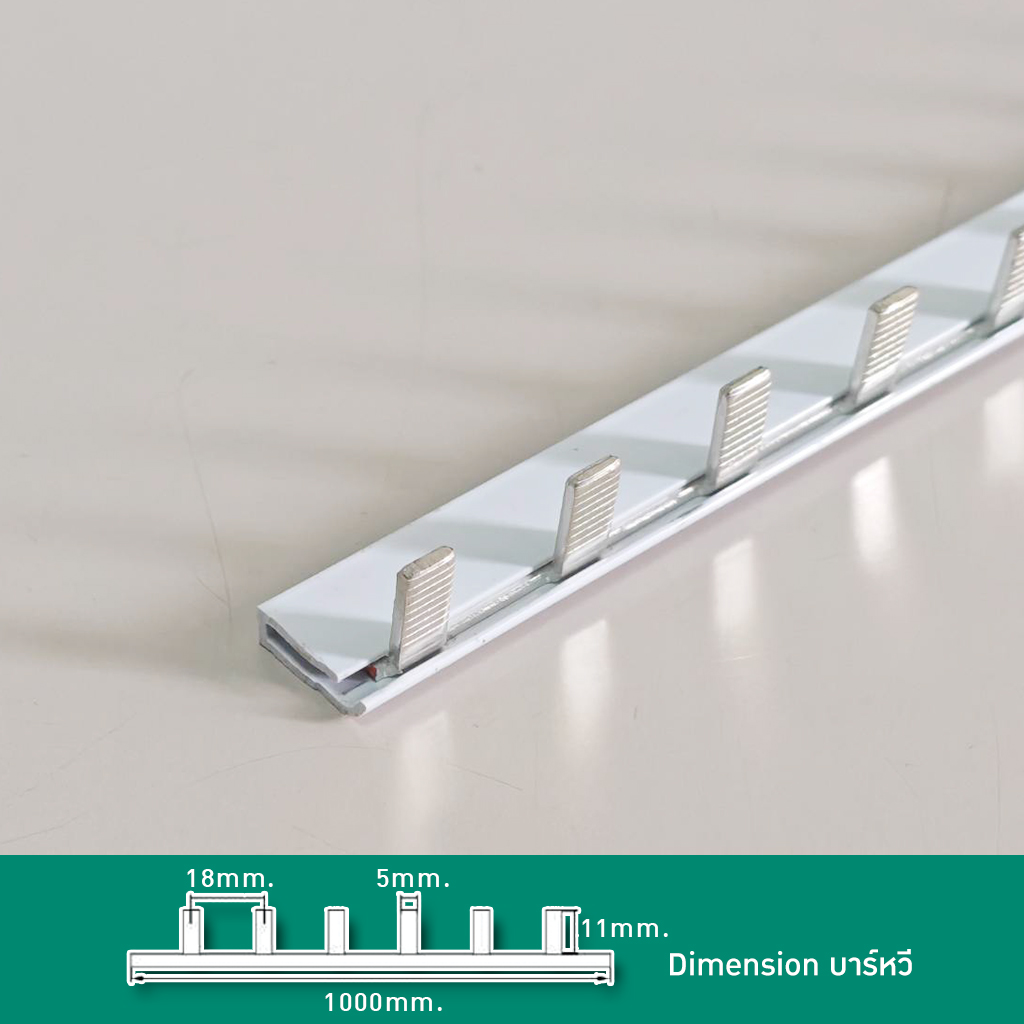

บาร์หวี รุ่น 63A เส้น1เมตร (B1P63A) ราคา 150.-
บาร์หวี รุ่น 100A เส้น1เมตร (B1P100A) ราคา 203.-

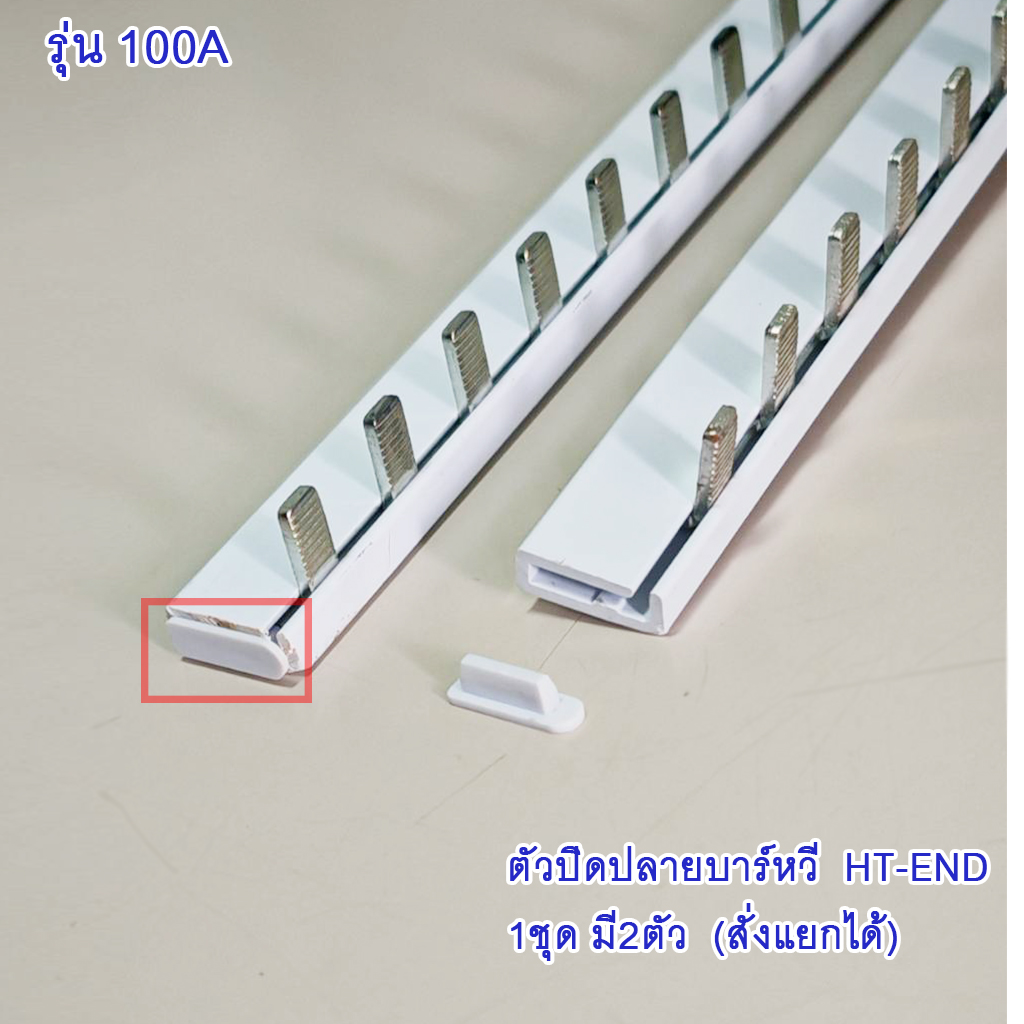

ตัวอุดปลายบาร์หวี (HT-END)ราคา 9.-
Busbar Insulation

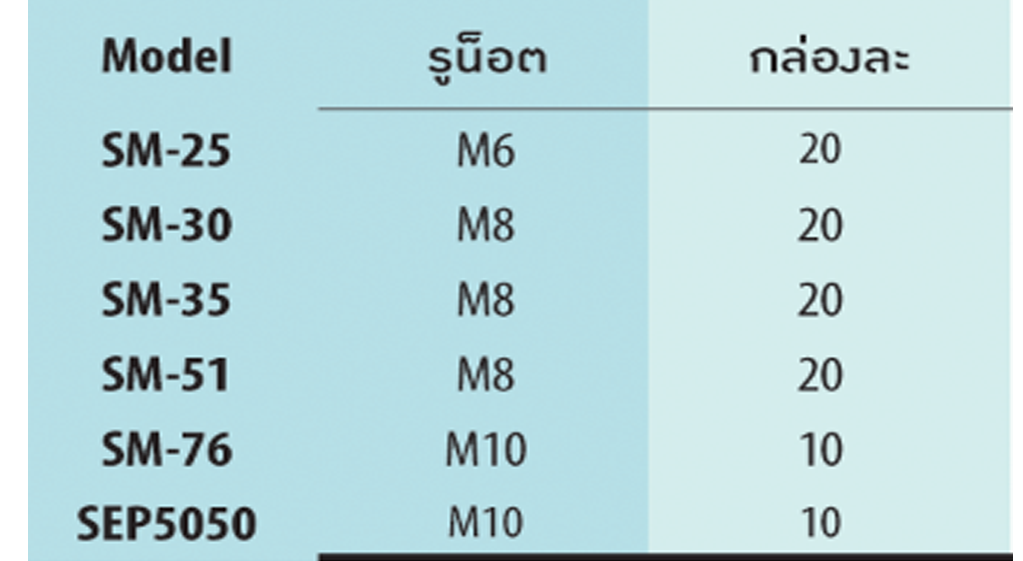

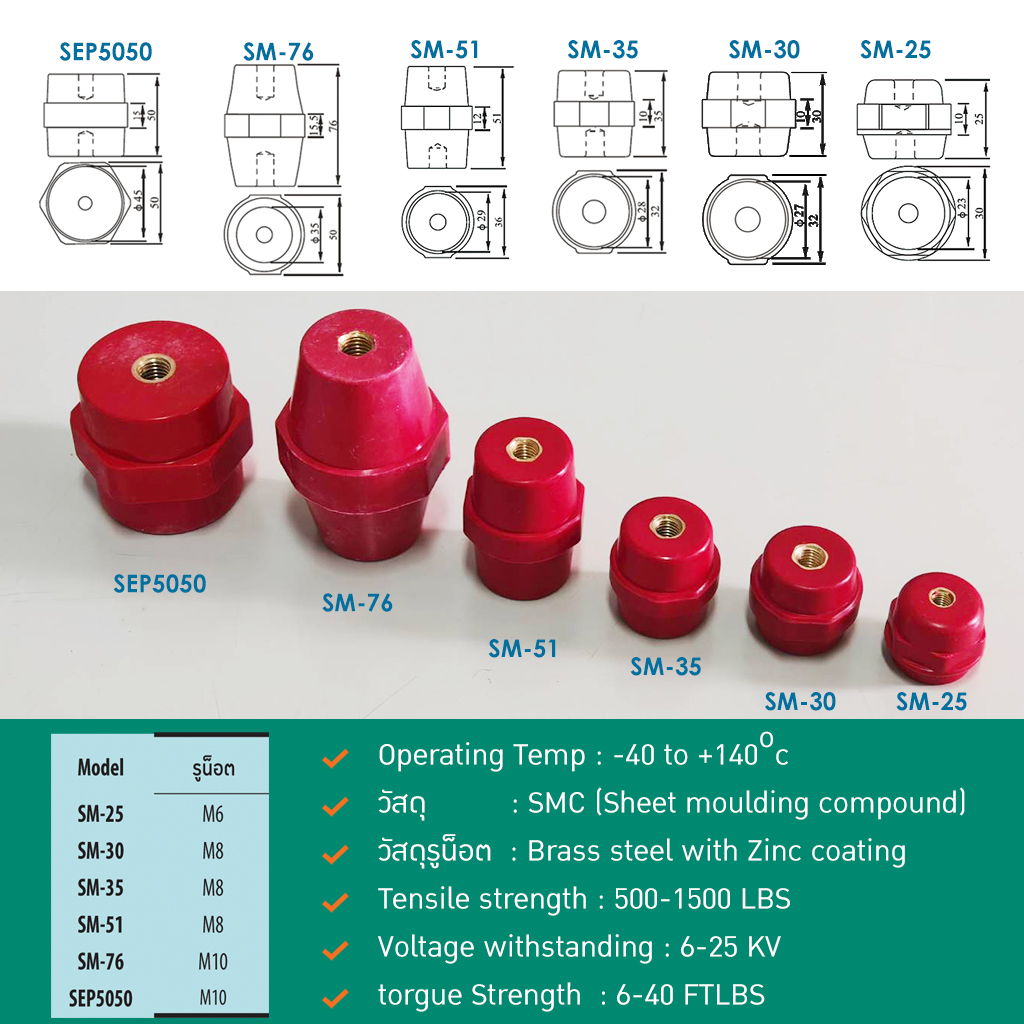

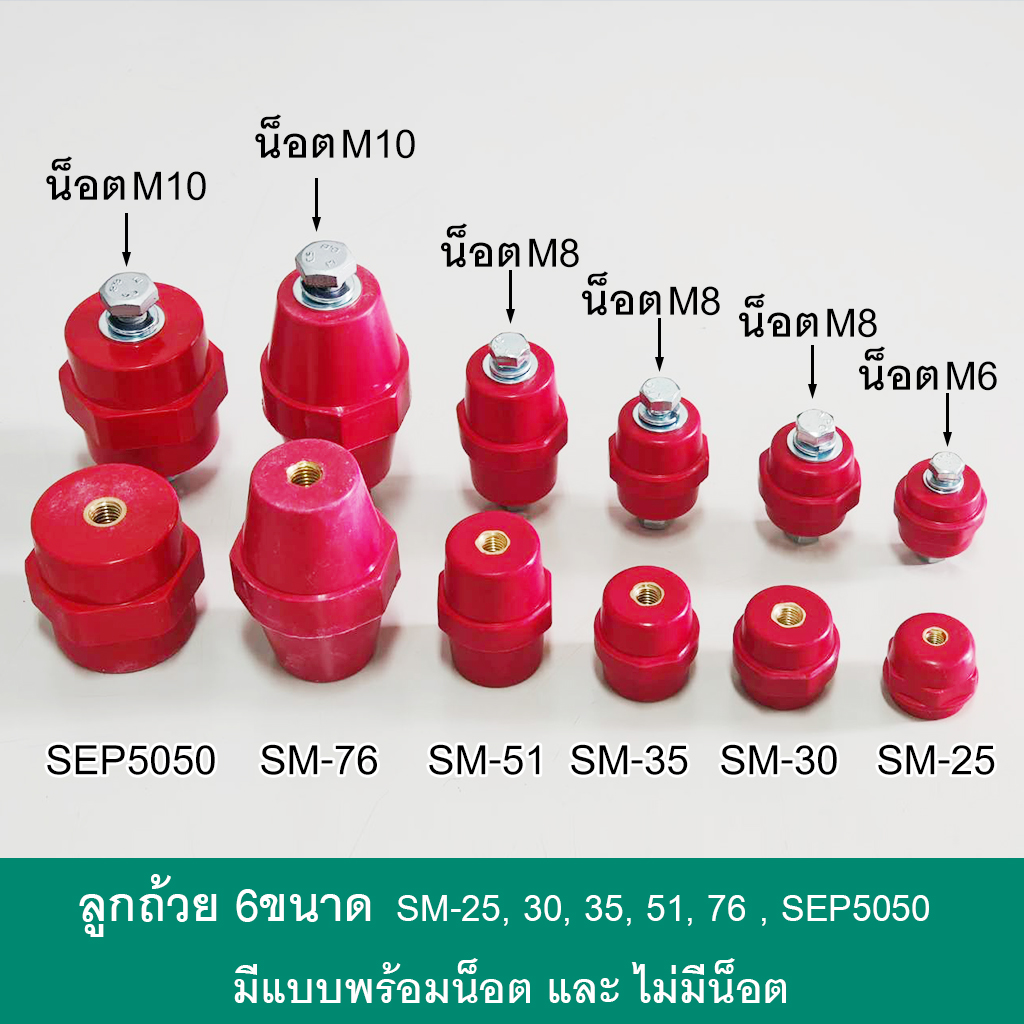

ลูกถ้วยฉนวน (รุ่น SM และ SEP)
Operating Temp : -40 to +140oc
วัสดุ : SMC (Sheet moulding compound)
วัสดุรูน็อต : Brass steel with Zinc coating
Tensile strength : 500-1500 LBS
Voltage withstanding : 6-25 KV
torgue Strength : 6-40 FTLBS
